Cadmatic-ohjelmistot tukevat RAVA-vaatimuksia kaikilla suunnittelualoilla
Rakennushankkeiden tietomallivaatimukset ovat viime vuosina tarkentuneet merkittävästi. RAVA-määritykset ohjaavat yhä vahvemmin sitä, mitä tietoa malleissa tulee olla ja miten se esitetään erityisesti rakennuslupavaiheessa. Suunnittelijoille tämä tarkoittaa tarvetta työkaluille, joissa RAVA-tuki ei ole irrallinen lisä, vaan luonteva osa normaalia suunnitteluprosessia.
Cadmaticin ratkaisuissa RAVA-vaatimukset on huomioitu eri suunnittelualoilla käytännönläheisesti ja suunnittelujan työtä aidosti helpottaen.
CADMATIC HVAC: RAVA-tuki osana arkipäiväistä LVI-suunnittelua

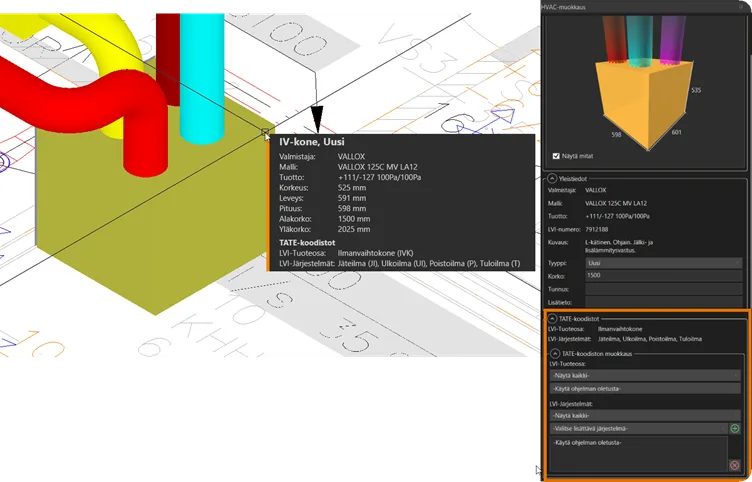

CADMATIC HVAC -ohjelmistossa RAVA-määritysten tuki on ollut käytettävissä jo versiosta 2024T1 alkaen. Toteutus on rakennettu suunnittelijan näkökulmasta mahdollisimman suoraviivaiseksi. Ohjelmisto lisää automaattisesti kaikille LVI-osille tarvittavat oletustiedot, kuten LVI-Tuoteosa- ja LVI-Järjestelmä -tiedot. Tämä vähentää manuaalista työtä ja varmistaa, että tiedot ovat lähtökohtaisesti oikein.
Mikäli projekti edellyttää poikkeuksia, tietoja voidaan muokata helposti joko yksittäisille laitteille tai massamuokkauksena.

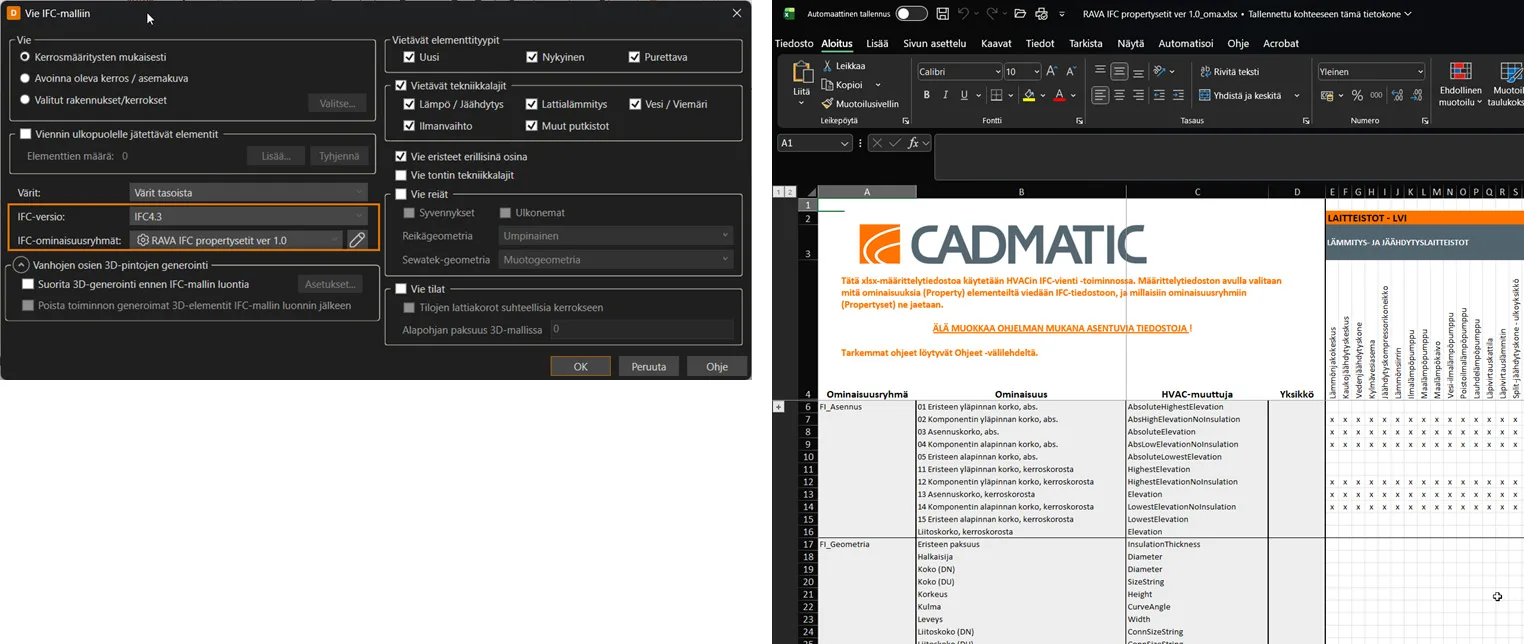

IFC-viennissä prosessi on yksinkertainen: oikean IFC-version ja vietävien propertysettien valinta riittää. Ohjelmiston mukana toimitetaan RAVA-mukainen määritystiedosto, joten suunnittelijan ei tarvitse muokata IFC-viennin asetuksia. Tietomallin tietosisältö on vakioinnin mukainen heti ohjelmiston käyttöönotosta alkaen. Tarvittaessa propertysettejä voidaan muokata myös projektikohtaisesti.
IFC-vienti on RAVA-mukainen ilman erillisiä asetuksia, ja tietomalli täyttää vaatimukset heti käyttöönotosta alkaen.
IFC-viennin propertysetit ja propertyt ovat suunnittelijan muokattavissa tutussa Excel-taulukossa, jossa voidaan luoda myös täysin uusia propertyjä ja propertysettejä projektin erityistarpeisiin.
CADMATIC Electrical: Joustava ratkaisu erilaisiin vaatimuksiin
CADMATIC Electricalissa RAVA-tietojen käyttö tuli mahdolliseksi versiosta 2025H1 alkaen. Toteutuksessa on huomioitu myös kansainvälisten asiakkaiden tarpeet sekä erilaiset IFC-vaatimukset, kuten esimerkiksi Viron standardit, mikä tekee ratkaisusta joustavan myös Suomen ulkopuolella.
Tavoitteena on, että jatkossa ohjelmistossa on mukana myös esiasetukset esim. tuotemalleille, kun projektin tyypiksi on valittu RAVA ja lokaatioksi Suomi. Tämä helpottaa suunnittelijoiden työtä entisestään tulevissa versioissa.
Nykytilanteessa eli versiosta 2025H2 alkaen RAVA-määritykset tehdään CADMATIC Electricalissa joko
- Projektin aloituksessa (suositeltavin ja nopein tapa), tai
- Projektin kuluessa.
Näissä vaiheissa määritetään esimerkiksi käytettävien tuotemallien RAVA-tiedot ja laitetyypit. Näin voidaan varmistaa jo suunnitteluvaiheessa , että laitteilla on kaikki tarvittavat tiedot.

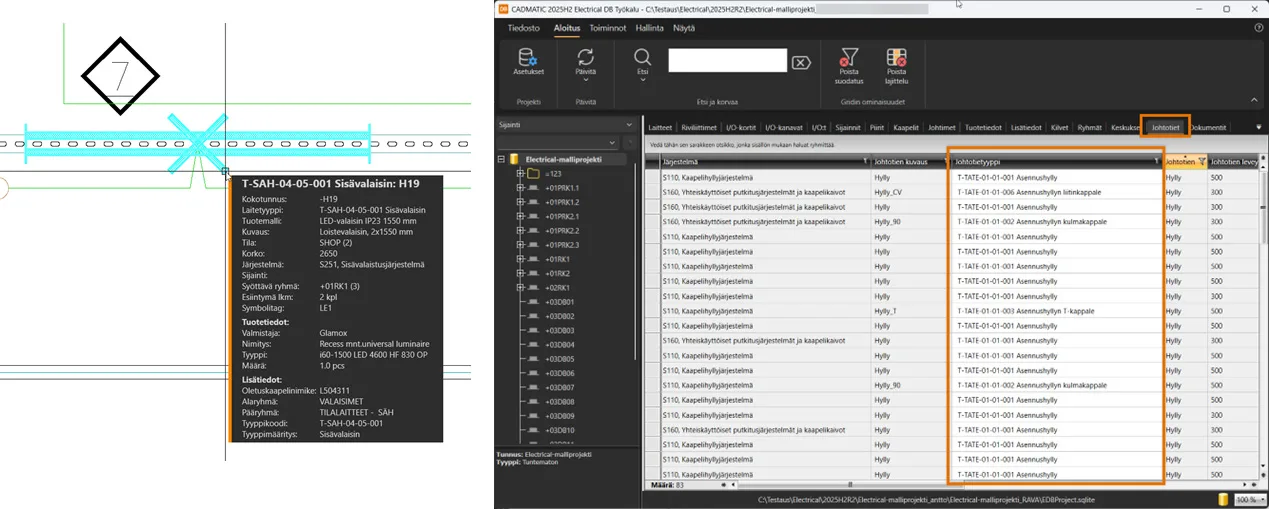

Kaapeleiden ja johtoteiden RAVA-tietojen hallinta vaatii massamuokkausta, jota helpottaa tehokas DB Työkalu. Sen avulla projektin tietoja voi muokata joko suoraan tietokantatauluissa tai Excelin kautta. Tämä ratkaisu helpottaa erityisesti suurten projektien hallintaa ja nopeuttaa tietojen päivittämistä.
CADMATIC Building: Tuki rakennuslupavaiheeseen ja IFC4.3-vaatimuksiin
CADMATIC Buildingissa IFC4- ja IFC4.3 -kirjoitusmuodot on lisätty versiosta 2025H1 alkaen, ja IFC4.3 on asetettu oletuskirjoitusmuodoksi. IFC4.3:n myötä ohjelmistoa testattu mm. Lupapisteen (CloudPermit) kanssa sekä yhteistyötä on tiivistetty myös Jävenpään rakennusvalvonnan kanssa.

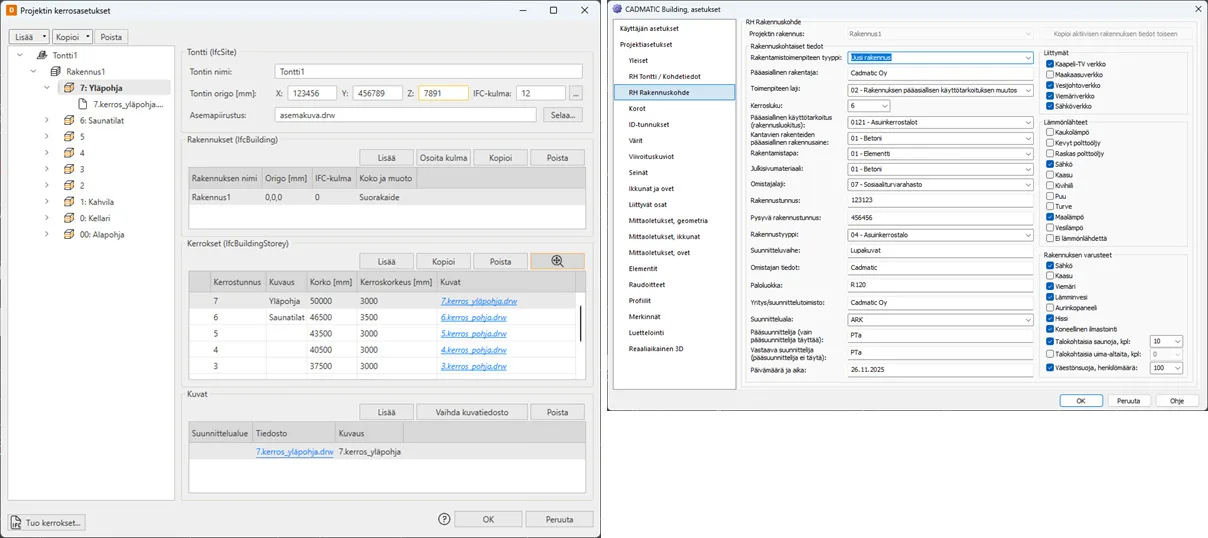

Tietomalleja ja RAVA-vaatimuksia varten ohjelmaan on lisätty RH-tietoja (nyk. ydintiedot) sekä toiminnot huoneistorajausten, pysäköintialueiden ja RH-laajuustietojen hallintaan.
CADMATIC Building 2025H2 -versiossa tiedot vastaavat RAVA3Pro-määrityksiä, ja ne päivitetään myös RAVA3.5:n mukaisiksi. Osien tiedot kirjautuvat IFC-tiedostoon automaattisesti oikeille propertyille ja propertyseteille.
Myös kerrosten hallintaan on panostettu, jotta jokaiselle kohteelle löytyy sopiva ratkaisu. Kerroksia voi hallita joko erillisissä tiedostoissa tai vaihtoehtoisesti kaikki kohteen pohjakuvat voidaan esittää samassa tiedostossa.
Mitä hyötyä tästä on käyttäjälle?
Cadmaticin lähestymistapa RAVA-vaatimuksiin perustuu siihen, että vaatimusten täyttäminen ei saa hidastaa suunnittelua. Kun oikeat tiedot syntyvät jo suunnitteluvaiheessa, IFC-vienti ja rakennuslupaprosessi sujuvat varmemmin ja nopeammin. Samalla virheiden määrä vähenee ja projektin tietosisältö pysyy hallittuna koko hankkeen ajan.
Cadmatic tukee RAVA-vaatimuksia käytännönläheisesti – osana normaalia suunnittelutyötä.
