Julkaisutiedote 2023T1
Tutustu uudistuneeseen CADMATIC 2023T1 -versioon
CADMATIC Electrical

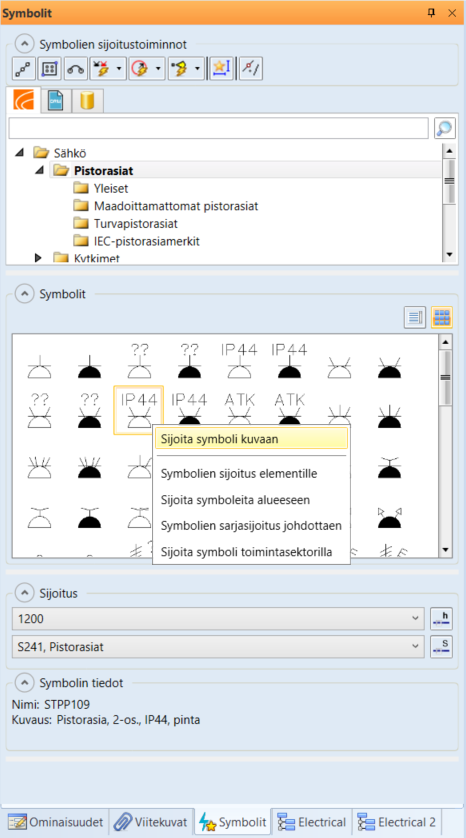

Symbolinvalintatyökalu
Uusi, kätevä symbolinvalintatyökalu tekee symbolien sijoittamisesta entistä helpompaa. Voit esimerkiksi valita tarkasteltavaksi kaikki ohjelman symbolit, kaikki avoimen tiedoston symbolit tai kaikki projektin symbolit.
Uudistettu CADMATIC Electrical Lite -sovellustaso
CADMATIC Electrical Lite -sovellustaso on uudistettu. Parempi yhteensopivuus muiden Electrical-sovellustasojen kanssa mahdollistaa eri sovellustason käyttäjien (esimerkiksi suunnittelijan ja urakoitsijan) yhteistyön.
CADMATIC Building
Yksilölliset ID-tunnukset
Uutena toiminnallisuutena yksilöllisten ID-tunnusten määrittely ja hallinta, jota hyödynnetään tällä hetkellä projektipuussa sekä IFC-mallissa.
Liittimien tiedot
Liittimien tietoja voi nyt määrittää tarkemmin, mikä mahdollistaa liittimien 3D-mallinnuksen ja generoimisen IFC-malliin.
Uudistunut Tila-toimintojen käyttöliittymä
Uudistunut Tila-toimintojen käyttöliittymä mahdollistaa tilan geometrian tarkastelun jo määritysvaiheessa ja yhtenäisten seinälinjojen tietojen muuttamisen koko seinälinjalle yhdellä kertaa. Lisäksi tilat on muutettu symboleiksi ja tilan muoto voi olla myös harjallinen. Uudistuksista on hyötyä erityisesti tilojen laskennassa ja määrittelyssä.
Värien määritys
Reaaliaikaisen 3D:n sekä Kerros-3D:n värien määritys on uudistettu.
CADMATIC HVAC
Uudistettu vesikalustetunnuksien aluetoiminto
Uudistettu vesikalustetunnuksien aluetoiminto mahdollistaa tunnuksien lisäämisen siististi rivitettynä koko alueelta, esimerkiksi asunnosta.
3D-malli -välilehti
Projektipuuhun on lisätty uusi 3D-malli -välilehti, jonka avulla voidaan tarkastella verkoston rakennetta koko rakennuksen 3D-mallista.
Tila-käyttöliittymä
Tila-käyttöliittymä on uudistettu, mikä mahdollistaa mm. tilan geometrian tarkastelun määritysvaiheessa ja yhtenäisten seinälinjojen muuttamisen yhdellä kertaa.
Etsi ja korvaa -toiminto
Viiteteksteille on lisätty uusi Etsi ja korvaa -toiminto, joka helpottaa tiettyjen tekstien etsimistä kuvista sekä niiden korvaamista hallitusti.
CADMATIC Outfitting/3D Plant Design
Putkien automaattiseen reitittämiseen lisätyt toiminnot
Putkien automaattiseen reitittämiseen lisätyt toiminnot tekevät reitittämisestä entistä helpompaa ja nopeampaa. Automaattinen reititys pystyy tekemään matkalla useita käännöksiä ja lisäämään putkeen supistuksen, mikäli putken halkaisija ei ole yhteensopiva kohteen halkaisijan kanssa.
Käyttöliittymäparannukset
Käyttöliittymäparannuksiin sisältyy mm. objektin siirron suunnan ja etäisyyden näyttäminen, mikä tekee objektien siirtämisestä ja kopioinnista entistä havainnollisempaa.
Uusi isometrityökalu
Uusi isometrityökalu näyttää putkiryhmien esikatselun nyt myös isometripiirustuksena, jolloin käyttäjä pystyy helposti jakamaan putkiosat eri piirustuksille.
CADMATIC P&ID
Properties-sivupaneeli
Kaaviosovelluksen käyttöliittymäuudistuksissa on vuorossa uusi Properties-sivupaneeli, joka voidaan kiinnittää sovellusikkunan reunaan tai siirtää vaikkapa toiselle näytölle. Paneeli näyttää kulloinkin valittuna olevan kaavio-objektin tiedot, jolloin objektin tietokantanäkymää ei tarvitse erikseen avata nähdäkseen objektin tiedot.
CADMATIC Hull
Tuotantotietojen tuottaminen jopa 40 % nopeammin
Olemme tehostaneet rakenneosien käsittelyä tuotantotietoja generoitaessa, ja siksi voit tuottaa tuotantotiedot jopa 40 % nopeammin kuin aiemmin. Jos lohkossa on paljon pieniä standardiosia kuten korvakkeita ja kulmalevyjä, aikaa säästyy jopa enemmän!
OCX Import -toiminto
Julkaisemme nyt ensimmäisen version OCX Import -toiminnosta, jolla voit tuoda CADMATIC Hulliin dataa OCX-formaatissa. Voit tuoda rakennedataa muista CAD-järjestelmistä ja mittadataa aluksen mittoja laskevista järjestelmistä. Tuotu data on täysin topologista ja voit käyttää sitä CADMATIC Hullissa ilman rajoituksia.
Information Management
Uusi käyttöliittymä
eSharen uusi käyttöliittymä on otettu nyt käyttöön oletuskäyttöliittymänä ja sitä voi käyttää kaikissa eSharen toiminnoissa eShare Appissa ja selaimessa.
eSharen käyttö selaimessa
eSharen käyttö selaimessa on mahdollista ilman erillisten 3D-komponenttien asentamista.
Mallinäkymän linkit
Mallinäkymän linkkejä on parannettu entisestään – nyt saat halutessasi dokumenttien metatiedot näkyviin dokumentin nimen viereen ja metatietoja voi hyödyntää dokumenttilinkkien luokitteluun.
eShare kartat eGossa
eShare-kartat ovat nyt käytettävissä eGossa ja ne voi myös synkronoida offline-käyttöä varten. Oikean tiedon löytäminen on vielä entistäkin helpompaa ja nopeampaa.
Lisenssiryhmien määrittely
Lisenssiryhmien määrittely on nyt mahdollista eSharessa. Lisenssiryhmien avulla voit perustaa erillisen lisenssipalvelimen yhdelle tai useammalle käyttäjäryhmälle. Voit esimerkiksi määrittää alihankkijoiden tai asiakkaiden käyttöön erillisen lisenssipoolin omalta lisenssipalvelimeltasi.
Tuotekohtaiset julkaisutiedot
Lataa viimeisin versio
CADMATIC Building
CADMATIC Building 2023T1 sisältää suuren joukon parannuksia, niin käyttöliittymiin kuin toiminnallisuuksiinkin. Täysin uusina ominaisuuksina tarjotaan mahdollisuus kaikkien osien yksilöllisten tunnisteiden käyttämiseen ja liitinosien vientiin IFC-tietomalliin.
Tunnustoiminnallisuus

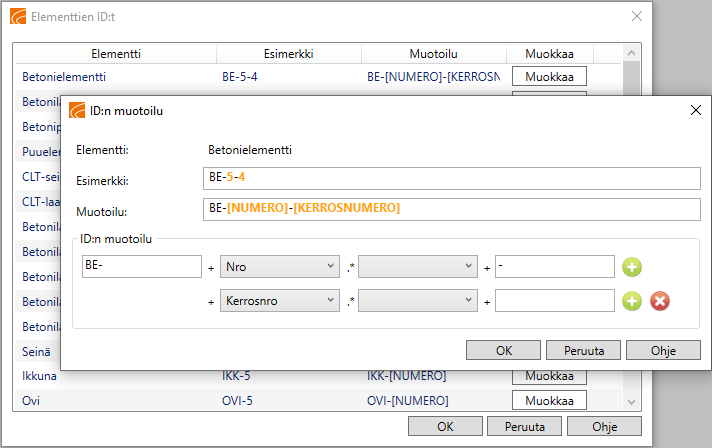

CADMATIC Buildingiin on lisätty uusi ominaisuus yksilöllisten ID-tunnusten määrittelyyn ja hallintaan. Käyttäjä voi vaihtoehtoisesti käyttää automaattisia tunnuksia tai tehdä tunnukset kaikille tai valituille osille haluamanaan ajankohtana. Yksilöllinen tunnus tarkoittaa sitä, että mikään toinen osa kuvassa ei voi saada samaa tunnistetta. Osat numeroidaan osatyypeittäin ja kerroksittain, siten, että kukin osa saa yksilöllisen numeron. Numeron lisäksi tunnisteeseen voidaan liittää monenlaista tietoa, kuten kerrosnumero, rajausten tunniste, tilan tietoja ja tietenkin osatyyppiin liittyviä tietoja. Ohjelmiston mukana tulevat oletusmuotoilut kaikille eri osatyypeille, mutta käyttäjä voi, esimerkiksi projektikohtaisesti, määrittää tunnisteiden muotoilun tarvitsemallaan tavalla. Muotoilujen määritystä varten on toteutettu erillinen työkalu.
ID-tunnisteiden automatiikan käyttö on käyttäjän valittavissa. Ominaisuuden voi kytkeä päälle ohjelmiston asetuksista. Kun automaattitunnukset ovat käytössä, osat saavat yksilölliset tunnisteet jo siinä vaiheessa, kun osa lisätään kuvaan. Tunnisteet myös päivittyvät automaattisesti, jos osan tai sitä rajaavan rajauksen sijainti tai tiedot muuttuvat.

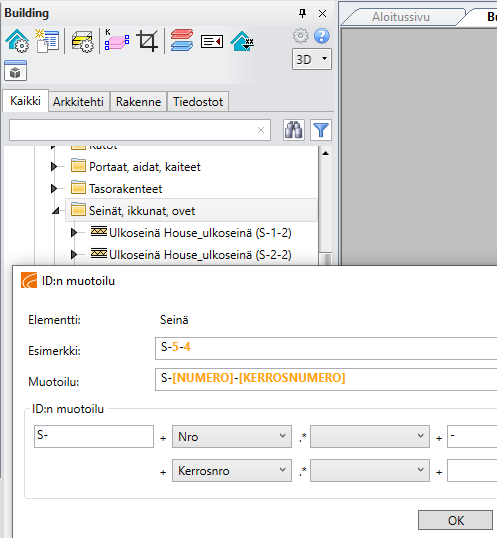

ID-tunnuksia hyödynnetään tällä hetkellä projektipuussa sekä IFC-mallissa. IFC-mallin osalta uusien tunnusten kirjaaminen malliin on käyttäjän valittavissa. Jos uudet tunnukset kirjataan IFC-malliin, kirjautuvat ne kunkin osan Reference-propertyyn.
Symbolivalinta

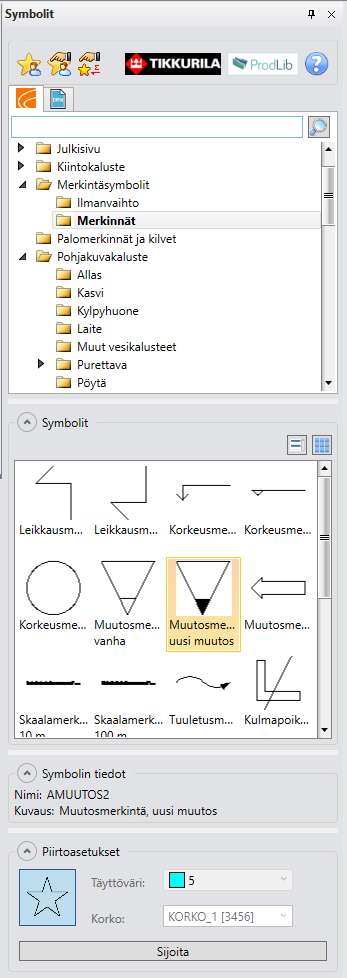

Building-symboliikka on siirretty käytettäväksi uuden Symbolivalinta-työkalun kautta. Aiemmin symboliikka löytyy useista erityyppisistä valikoista. Nyt toteutetun uuden toiminnallisuuden ansiosta, kaikki symboliikka löytyy yhdestä käyttöliittymästä, puumaisen hierarkian avulla. Uudessa käyttöliittymässä voidaan asettaa symbolin sijoituksen yhteydessä myös korko ja valita symbolin esitystapa (viivamainen, väritäytetty tai taustapeitollinen). Myös kaikki tuotekirjastot sekä ProdLib-työkalu on siirretty työkaluriviltä tähän uuteen käyttöliittymään.
Uusi käyttöliittymä on ominaisuusikkunan yhteyteen telakoituva, joten se voidaan pitää ruudulla koko työskentelyn ajan.
Liittimet tietomalliyhteensopiviksi
Mekaanisten liittimien, kuten pultit, määritystyökalu on uudistettu. Liittimien tiedot on nyt mahdollista määrittää aiempaa yksityiskohtaisemmin ja tämä mahdollistaa liittimien 3D:n tuottamisen sekä kirjaamisen myös IFC-malliin.
Tilatoiminnallisuus uudistettu
Uusi Tila-käyttöliittymä

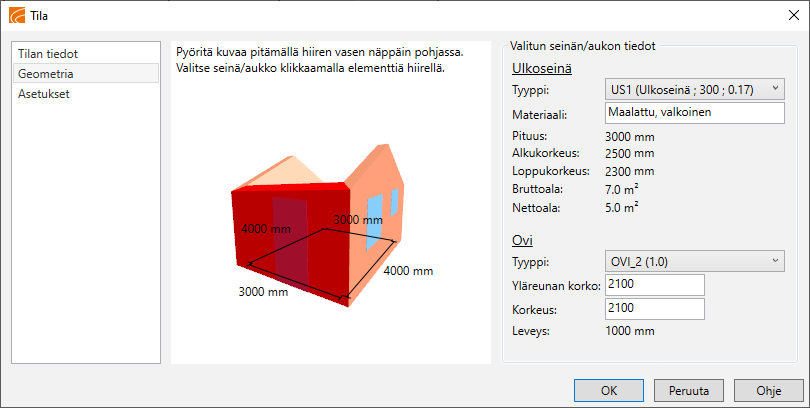

Tilan määritys -toiminnallisuus on uudistettu. Täysin uusi käyttöliittymä tarjoaa käyttäjälle mahdollisuuden tarkastella tilan geometriaa jo määritysvaiheessa ja asettaa myös esimerkiksi tilaa reunustavien seinien tietoja. Uusi käyttöliittymä parantaa ja helpottaa myös tilan muokkausta, koska esimerkiksi yhtenäisten seinälinjojen tietojen muuttaminen voidaan nyt tehdä käyttöliittymässä koko seinälinjalle yhdellä kertaa.
Tilat muutettu symboleiksi
Myös tilaobjektissa käytetty teknologia on uudistettu. Aiemmin tilaobjektit esitettiin kuvissa ryhminä, jotka sisälsivät kaikki tilaan kuuluvat osat. Uudistuksen myötä tilaobjekti on yksi symboli, jonka sisällä kaikki tilan osat ovat. Tämä muutos helpottaa tilojen hallintaa kuvassa. Uudistuksesta on hyötyä myös silloin, jos kuvaa on tarvetta käsitellä suunnittelun aikana jollakin kolmannen osapuolen ohjelmistolla, joka ei tue ryhmäteknologiaa. Toiminallisuus tukee yhä myös ryhmätekniikalla toteutettuja tiloja, mutta uudet tilat syntyvät automaattisesti symbolitekniikan mukaisesti.
Harjallinen muoto
Aiemmin tila on voinut olla tasakorkea tai vinolla tasolla yläreunastaan rajattu. Uudistuksen myötä tilan muoto voi olla myös harjallinen, eli kahdella vinolla lappeella rajattu. Uudistus helpottaa tilanteita, joissa tilaa hyödynnetään laskennoissa, esimerkiksi lämpöhäviölaskennassa tai määrien laskennassa, kun harjallista tilaa ei tarvitse enää jakaa kahdeksi eri tilaksi.
Inforuutu
Suunnitelman osille, hiiren ollessa osan päällä, näytettävä inforuutu on uudistettu. Inforuudun ulkoasu on muutettu selkeämmin luettavaksi ja osille näytettävien sisältöjen muotoilua on parannettu siten, että tiedot ovat aina kahdessa sarakkeessa.
Samalla on laajennettu myös inforuudun sisältöjä, nyt kaikille pohjakuvan osille näytetään myös detaljointitiedot inforuudussa.
3D-värit
Reaaliaikaisen 3D:n sekä Kerros-3D:n värien määritystä on laajennettu. Toiminnallisuuksissa on nyt valmiina 3 erilaista väriteemaa. Näiden lisäksi käyttäjä voi edelleen määrittää väritykset entiseen tapaan täysin vapaasti ja tallentaa omia määrityksiään, käytettäväksi myös muissa projekteissa. Kerros-3D-toiminnallisuuteen on lisäksi toteutettu työkalu, jolla värit saa helposti samoiksi kuin reaaliaikaisessa 3D:ssä on kulloinkin käytössä. Näitä värejä voi lisäksi helposti vaalentaa, jotta rakennuksen muiden kerrosten 3D näkyy samalla värisävyllä, mutta vaaleampana kuin käsiteltävä kerros.
CADMATIC Draw
CADMATIC Draw 2023T1 sisältää uudistetun revisiopilvitoiminnon sekä täysin uuden työkalun symbolien ominaisuuksien massamuokkaukseen. Revisiopilvitoiminnolla halutut muutokset voidaan korostaa pilvenmallisella suorakaiteella tai monikulmiolla aikaisemman vapaan pilvikuvion lisäksi. Symbolien ominaisuuksien muokkaustyökalulla voidaan helposti vaihtaa, siirtää tai poistaa symboleja useista kuvatiedostoista sekä muokata symbolien ominaisuuksia, kuten attribuutteja.
CADMATIC Electrical
CADMATIC Electricalin 2023T1-julkaisussa käyttäjille tarjoillaan runsaasti uutta. Käyttöliittymiin on esimerkiksi tuotu uusi symbolinvalintatyökalu, ja inforuudun ulkoasua ja sisältöä on parannettu. Kaapelipaketteja (ent. johdotuspaketti) on muokattu suuresti viimeisimmissä julkaisuissa, eikä tässä julkaisussa tehdä tähän poikkeusta.
Osa parannuksista koskee vain tiettyjä sovellustasoja (Premium/Basic/Lite).
Symbolin valinta
Symbolin valintaan on tehty täysin uusi työkalu, jonka avulla näet symbolit kolmella tasolla:
- kaikki ohjelman käytössä olevat symbolit
- kaikki avoinna olevassa tiedostossa olevat symbolit
- kaikki projektissa olevat symbolit.
Symbolien sijoitustoiminnot ovat ennallaan, mutta niiden käyttöä on helpotettu huomattavasti; kaikki toiminnot löytyvät nyt suoraan symbolinvalintatyökalusta. Sijoitustavan, koron ja järjestelmän voi määrittää yhden käyttöliittymän kautta sijoituksen yhteydessä. Symbolinvalintatyökalun voi lisäksi telakoida ominaisuusikkunan tapaan, joten sen voi pitää näytöllä koko työskentelyn ajan.
Aiemmin käytössä olleita symbolivalikoita voi toistaiseksi käyttää uuden työkalun rinnalla.
Inforuutu
Inforuutu, joka näkyy käyttäjälle osoittimen ollessa jonkin suunnitelman osan yllä, on uudistettu. Uudistuksessa on ulkoasun lisäksi kiinnitetty huomiota näytettävien tietojen luettavuuteen ja järjestykseen.
Kaapelipaketit (ent. johdotuspaketit)
Käyttöliittymiin on vaihdettu johdotuspaketti-termin tilalle uusi termi kaapelipaketti, ja samalla toimintoja on parannettu. Esimerkiksi kontekstivalikoissa on uusia kaapelipakettien sijoitus- ja muokkaustoimintoja.
Kaapelipaketilla on oma dialoginsa, jossa voidaan hallita yksittäisiä paketteja. Dialogissa on helppo lisätä, poistaa ja nimetä kaapeleita, minkä lisäksi kaapelipaketille voidaan määrittää lisätietoja, tuotetietoja ja kilpiä.
Kaapelipakettimääritykselle on mahdollista antaa positio. Tällöin kaapelimerkinnät merkitään seliteosaan, ja kuvaan merkitään vain kaapelipaketin positio – tämä parantaa kuvan luettavuutta.
Johdotustoiminnot ja kaapelointi
Johdotustoimintojen kehitystä on jatkettu edellisestä julkaisusta.

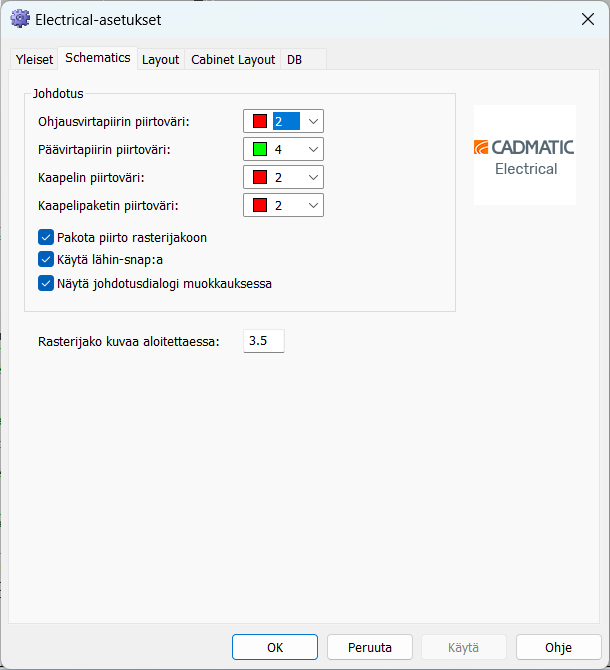

Schematics-sovelluksessa johdotukselle on lisätty asetuksia. Käyttäjä voi nyt päättää, käynnistetäänkö johdotustyökalu, kun kuvasta valitaan johdin. Lisäksi käyttäjä voi valita lähin-snapin oletusarvoisesti käyttöön piirrettäessä johdinta, kaapelia tai kaapelipakettia.
Uuteen projektin kaapelimerkintäasetukseen voi määritellä oletusarvoisesti käytettävän kaapelimerkintäsymbolin. Tällöin käyttäjän ei tarvitse valita käytettävää symbolia erikseen jokaisen merkinnän kohdalla.
Layout-sovellukseen on lisätty mahdollisuus määrittää johdotuksen pituus kuvasta osoittamalla. Tämä helpottaa kiinteän pituuden määritystä esimerkiksi sähköteknistä laskentaa varten.
Tietokanta
Uuden 23-version myötä käyttäjän on luotava uusi SQL-tietokanta tai päivitettävä vanha käytössä ollut tietokanta. Tämä on aiemmista versioista tuttua.
SQL-tietokantojen kopiointia on parannettu. Nyt käyttäjä voi kopioida esimerkiksi 22-versiolla toteutetun projektin SQL-projektitietokannan suoraan uuteen 23-version SQL-tietokantaan.
Tilat
Tilojen määritystä on päivitetty. Tiloista luodaan nyt symboleita, mikä helpottaa tilojen hallintaa ja muokkausta. Uusi symboleihin perustuva toiminnallisuus tukee yhä myös ryhmätekniikalla toteutettuja tiloja, mutta uudet tilat syntyvät automaattisesti symbolitekniikan mukaisesti.
Käyttäjän näkökulmasta suurin muutos on käyttöliittymän uudistus, sillä muutoin toiminnot ovat samat kuin aiemmissa versioissa.
CADMATIC Electrical Lite uudistui
CADMATIC Electricalin Lite -sovellustaso on uudistettu. Parempi yhteensopivuus muiden Electrical-sovellustasojen kanssa mahdollistaa eri sovellustason käyttäjien (esimerkiksi suunnittelijan ja urakoitsijan) yhteistyön.
Keskeisimmät uudistukset:
- Valikot vastaavat muiden sovellustasojen valikoita.
- Layout-sovelluksessa johdotustoiminto on päivitetty Basic- ja Premium-tason kaltaiseksi. Käyttäjä voi piirtää johdotusta kaarevana tai moniviivajohdotuksena sekä valita, piirtääkö johdotuksen yksittäisenä johdotuksena, jatkuvana johdotuksena vai tähtipistejohdotuksena.
- CADMATIC Electrical Liten johdotustoiminto tekee kaikissa sovelluksissa määrittämätöntä johdinta/kaapelia.
- Ryhmämerkit ovat samoja eri sovellustasojen välillä. Vanhat ryhmämerkit löytyvät edelleen sovelluksen hakemistosta.
- Määrälaskenta on eriytetty omaksi työkalukseen, ja toimintoon on lisätty positioiden laskenta.
- Riviliitinten piirto- ja sijoitustoiminnot vastaavat muita sovellustasoja.
CADMATIC HVAC
Kalustetunnukset alueittain ja vaihtoehtoinen esitystapa
Kalustetunnuksien lisäykseen on tehty uusi aluetoiminto, jolla saa esimerkiksi määriteltyä koko kuvan kaikki kalustetunnukset kerralla siistiin riviin. Toiminnon avulla voit osoittaa suunnitelmasta alueen, esim. asunto, josta etsitään kaikki vesikalusteet ja kirjataan tunnukset asetuksien mukaisesti rivitettynä.
Koko rakennuksen 3D-malli

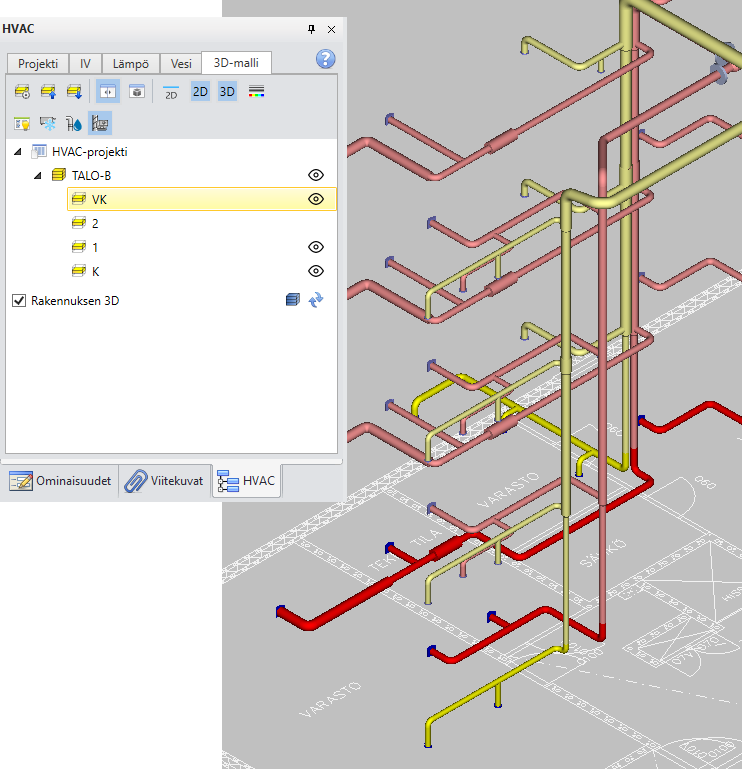

Projektipuuhun on lisätty uusi 3D-malli -välilehti, jonka avulla voi esimerkiksi tarkastella verkoston rakennetta ja varmistaa, että nousut jatkuvat läpi rakennuksen suunnitelmien mukaisesti. Välilehdellä voit tuoda näkyviin kuvan rakennuksen kaikki elementit. Mallista voi piilottaa kerroksia tai käyttää normaalisti projektipuun asetusryhmiä. Myös elementti-info näyttää tiedot muiden kerrosten osista.
Tilat uudistettu
Uusi Tila-käyttöliittymä
Tilan määritys -toiminnallisuus on uudistettu. Uusittu käyttöliittymä tarjoaa mahdollisuuden tarkastella tilan geometriaa jo määritysvaiheessa. Lisäksi se asettaa esimerkiksi tilaa reunustavien seinien tietoja. Uusi käyttöliittymä parantaa ja helpottaa myös tilan muokkausta, koska esimerkiksi yhtenäisten seinälinjojen tietojen muuttamisen voi nyt tehdä käyttöliittymässä yhdellä kertaa koko seinälinjalle.
Tilat muutettu symboleiksi
Tilaobjektissa käytetty teknologia on uudistettu. Aiemmin tilaobjektit esitettiin kuvissa ryhminä, jotka sisälsivät kaikki tilaan kuuluvat osat. Uudistuksen myötä tilaobjekti on nyt yksi symboli, jonka sisällä kaikki tilan osat ovat. Tämä muutos helpottaa tilojen hallintaa kuvassa. Uudistettu toiminallisuus tukee yhä myös vanhoja ryhmätekniikalla toteutettuja tiloja, mutta uudet tilat syntyvät automaattisesti uuden symbolitekniikan mukaisesti.
Harjallinen muoto
Uudistuksen myötä tilan muoto voi olla myös harjallinen eli rajattu kahdella vinolla lappeella. Aiemmin tila on voinut olla tasakorkea tai vinolla tasolla yläreunastaan rajattu. Uudistus helpottaa tilanteita, joissa tilaa hyödynnetään laskennoissa, esimerkiksi lämpöhäviölaskennassa tai määrien laskennassa, kun harjallista tilaa ei enää tarvitse jakaa kahdeksi eri tilaksi.
IFC-käyttöliittymän uudistus
IFC-viennin käyttöliittymää on uudistettu ja samalla toimintoon on lisätty mahdollisuus jättää osia pois mallista.
Urakkarajamerkintä
Urakkarajamerkintä -toiminto on uudistettu käyttämään samaa tekniikka kuin muutkin merkinnät. Rajauksien lisäykset ja muokkaukset ovat nyt tuttuja ja selkeitä.
Viiteteksteille uudistettu Etsi ja korvaa -toiminto

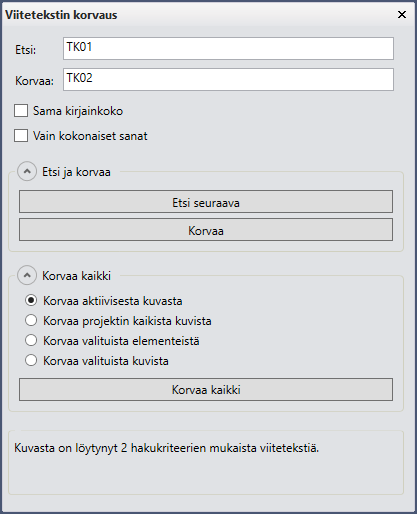

Viitetekstien Etsi ja korvaa -toimintoon on lisätty uusia ominaisuuksia. Nämä helpottavat tiettyjen tekstien etsimistä kuvista sekä mahdollistavat niiden korvaamisen hallitusti teksti kerrallaan tarpeen mukaan. Myös koko kuvan tai projektin kaikkien kuvien tekstien korvaus on mahdollista
Omat putket

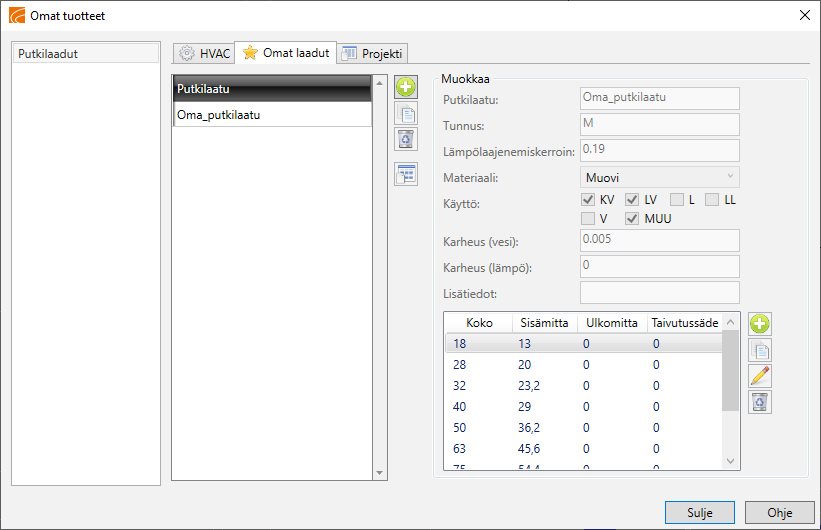

CADMATIC HVACiin on lisätty mahdollisuus määrittää omia putkia Omat tuotteet -toiminnossa. Toimintoon on jatkossa tulossa muitakin omia tuotteita. Omia putkilaatuja voi määrittää joko kopioimalla olemassa olevia tai lisäämällä täysin uusia putkilaatuja. Laadut tallennetaan käyttäjän koneelle, mutta projektille määritetyt putkilaadut tallennetaan aina myös projektille, jossa niitä halutaan käyttää. Tämä mahdollistaa sen, että projektin muilla käyttäjillä on myös samat tuotetiedot käytössä. Omia putkilaatuja hallitaan omassa toiminnossa. Lisäksi uudelle projektille lisättävät putkilaadut voi määrittää myös HVAC-asetuksissa.
Schematics-sovelluksen kokonaisuudet
Schematics-sovelluksen Kokonaisuudet-toimintoon on lisätty eri mittakaavojen huomiointi. Uudistuksen myötä kokonaisuudet toimivat paremmin myös eri mittakaavoilla tehdyissä kaavioissa.
