Julkaisutiedote 2025H2
CADMATIC Draw
Uusi aloitussivukokemus

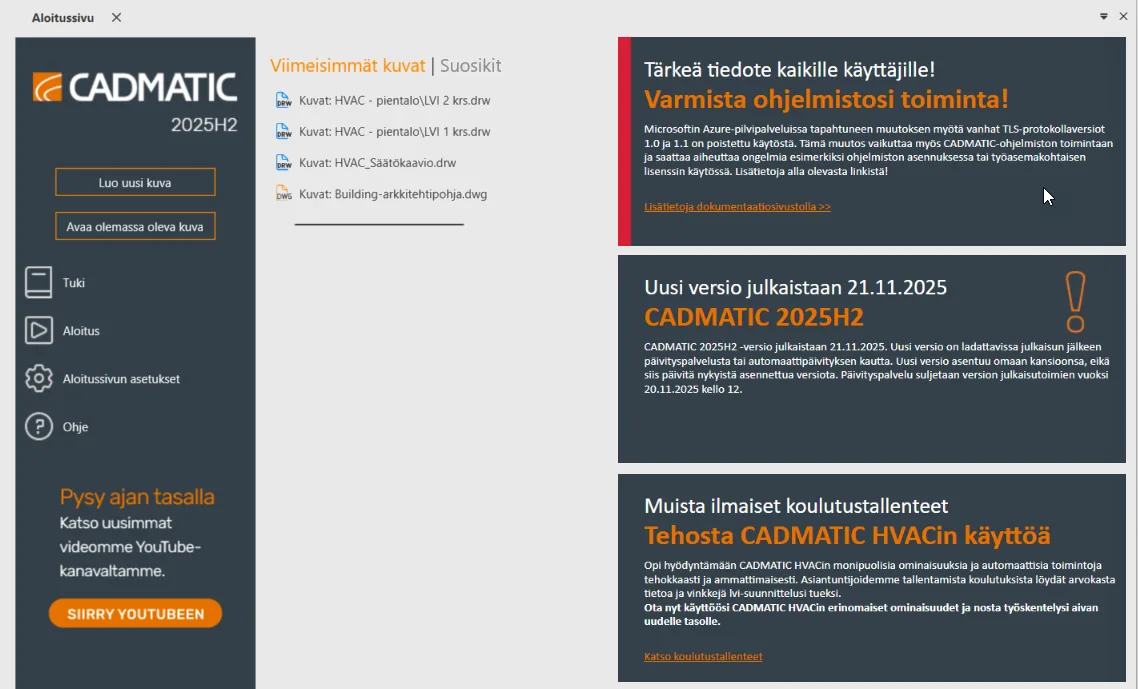

Aloitussivu on uudistettu. Uudistus tuo mukanaan sekä paremman skaalautumisen suurempien resoluutioiden näytöille että kokonaan uusia ominaisuuksia. Viimeksi käytettyjen tiedostojen listalla näytetään nyt kuvatiedoston esikatselu ja metadataa. Täysin uusi ominaisuus on Suosikit-välilehti, jonne käyttäjä voi kiinnittää usein käyttämiänsä tiedostoja tai kansioita.
CADMATIC Building
Vuoden 2026 alussa voimaan astuva uusi rakennuslaki edellyttää rakennusluvan hakemista sähköisesti tietomalleilla. CADMATIC Building 2025H2 -julkaisu tarjoaa tuen sähköisen rakennusluvan hakemiseen sekä sisältää laajennuksia ja korjauksia ohjelmiston eri toimintoihin.
Osallistu maksuttomaan koulutukseen 11.12. klo 9-12: Aloittelijan intensiivikurssi RAVA-kelpoisen tietomallin tuottamiseen
Sähköinen rakennuslupahakemus IFC-mallilla
Ohjelmisto tukee nyt IFC4.3-tietomallin vientiä RAVA3Pro-ohjeiden mukaisesti, mikä mahdollistaa sähköisen rakennuslupahakuprosessin. Kaikki tarvittavat lupahakemustiedot, mukaan lukien RH-tiedot, voidaan määrittää suunnitelmaan helposti ilman ylimääräisiä erityistoimenpiteitä.
Kerrosrajaukset kerrostiedosto-projektissa
Projektin kerrostenhallintaan on lisätty uusi vaihtoehto aiempien kerrostiedostopohjaisen ja yhden kuvan kerrosrajausten lisäksi. Tässä uudessa vaihtoehdossa jokaiselle suunnittelualueelle voidaan määrittää erillinen kuvatiedosto, joka sisältää kyseisen alueen kerrokset rajauksina. Tämä ratkaisu vähentää tarvittavien kuvatiedostojen määrää ja soveltuu erityisesti isoihin projekteihin, joissa kerroksia ja suunnittelualueita on runsaasti.
Betonielementtitoimintojen laajennukset
Betonielementtien toimintoja on yhtenäistetty ja laajennettu. Esimerkiksi BEC-raporttien luontiin on lisätty elementtityyppisuodatin, joka helpottaa raportointia. Seinäelementtien pintakäsittelyjä on myös kehitetty edelleen mahdollistaen mm. päätykiertojen pintakäsittelyiden lisäämisen elementeille.
Käyttämisen helppous

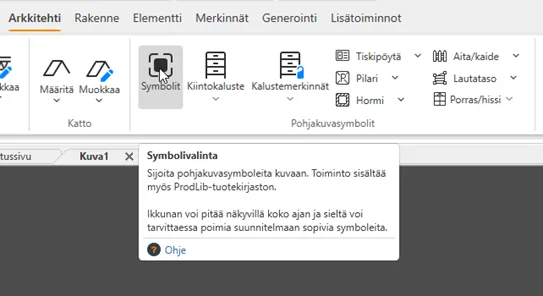

Käyttöliittymässä toimintojen pihaohjeita on laajennettu. Tällä uudistuksella tavoitellaan toimintojen käyttämisen helppoutta, jolloin ohjeita ei aina tarvitse avata kokonaan. Pikaohjeisiin on pyritty nostamaan toiminnolle tärkeitä asioita helposti nähtäville. Pikaohjeet avautuvat pitämällä hiirtä toiminnon painikkeen päällä.
CADMATIC Electrical
Kielet ja käännökset
Olemme muuttaneet tapaa, jolla käsittelemme kieliä ja käännöksiä sovelluksessa. Taustalla oleva tekninen päivitys mahdollistaa tuen useille uusille kielille, jotka ovat nyt käytettävissä sovelluksessa.

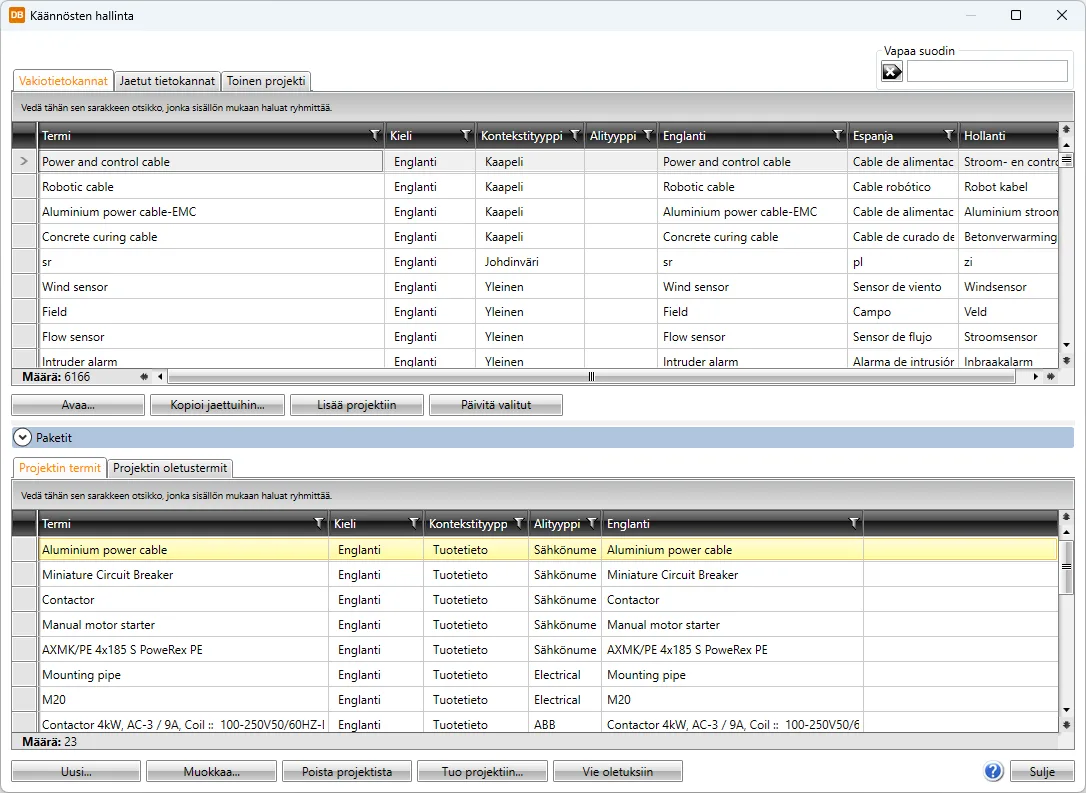

Uuden käännöstenhallintatyökalun ansiosta on nyt mahdollista lisätä käännöksiä tietokantaan ja jakaa ne helposti muiden projektien ja käyttäjien kanssa.
Käännöksiä voi muokata Excelissä, minkä lisäksi aiempia Excel-käännöstoimintoja voi edelleen käyttää. Uudet kielet ovat käytettävissä myös käännöstyökaluissa, ja niitä voidaan käyttää esimerkiksi raporteissa ja asiakaskuvatallennuksessa. Nämä parannukset helpottavat ja tehostavat yhteistyötä erikielisten asiakkaiden ja kollegoiden kanssa.
Kerrosrajaukset
Kerrosasetuksissa määritettyjä korkoja käytetään korkomerkinnöissä, IFC-viennissä, integraatioissa ja muissa tasopiirustuksiin liittyvissä toiminnoissa. Tähän asti jokaisessa kuvassa on saanut olla vain yksi kerros – nyt on mahdollista määritellä kerrosrajaus, jonka avulla yhteen dokumenttiin voi sisällyttää useita kerroksia. Tämä vähentää tarvittavan dokumentaation määrää.
Käyttäjä määrittää kerrosrajausorigon sijainnin, joka määrittää poikkeaman todellisista koordinaateista. Tällä varmistetaan, että kaapelilaskelmat, johdotus, IFC-vienti ja muut toiminnot toimivat saumattomasti kerrosrajausten kanssa. Tämä tekee myös suunnittelusta joustavampaa!
Kaapelien IFC-vienti

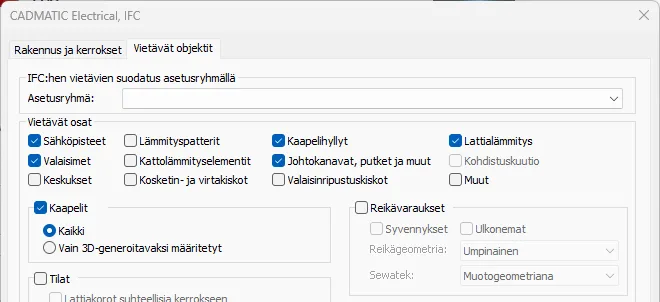

Kauan odotettu kaapelien IFC-vienti on nyt käytettävissä! Käyttäjät voivat valita kaapelit, jotka halutaan sisällyttää IFC-tiedostoon.
Kaapelityypeillä ja yksittäisillä kaapeleilla on uusi asetus, joka määrittää, viedäänkö ne IFC-tiedostoon. Oletusarvo tälle asetukselle tulee kaapelityypiltä, kun kaapelit piirretään kuvaan, mutta käyttäjät voivat säätää yksittäisten kaapeleiden asetusta jälkikäteen. Jos kaikki kaapelit on tarpeen viedä, käyttäjät voivat myös aina valita niin asetuksesta riippumatta.
Mukautettujen propertysettien luominen on nyt tuettua, mikä mahdollistaa sen, että käyttäjät voivat sisällyttää kaikki haluamansa kaapelitiedot luotavaan IFC-tiedostoon! Lisäksi RAVA3Pro-vaatimuksissa on määritetty kaapeleille vietäväksi tietyt data-arvot, ja näille on nyt luotu oletusmääritykset tietokantaan.
Tuotemallit
Tuotemalleja parannettiin merkittävästi 2025H1-julkaisussa. Tähän julkaisuun sisältyy vielä lisää parannuksia, jotka tekevät tuotemallien hallinnasta ja käytöstä joustavampaa kuin koskaan.

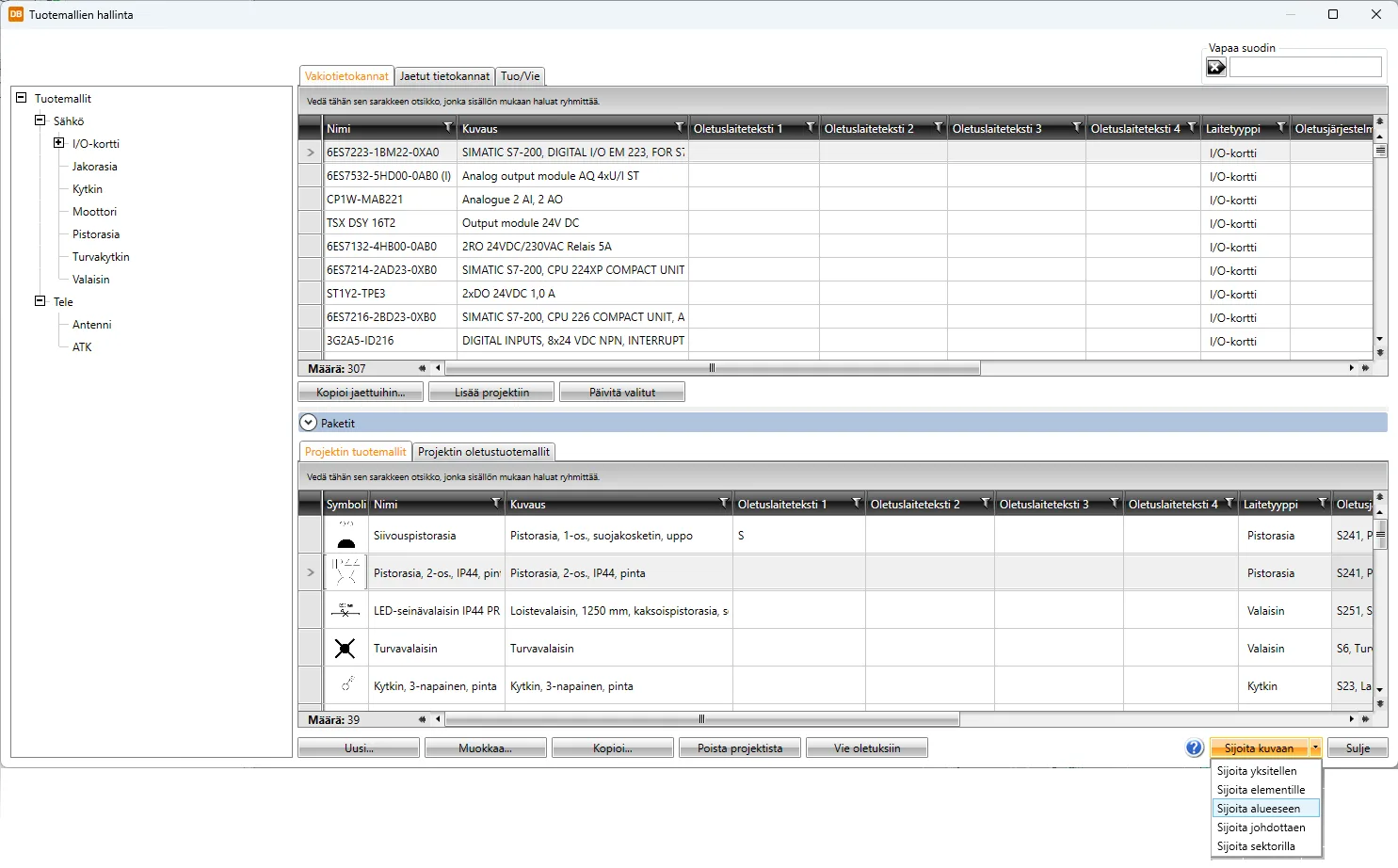

Tuotemallien hallinnassa näkyy nyt tuotemallien määrä projektissa sekä tuotemallin symboli suoraan gridissä. Lisäksi tämän dialogin kautta voi nyt lisätä tuotemallin laitteita dokumentteihin yksitellen tai käyttämällä muita lisäystapoja.
Kuvan puolella voi nyt luoda uusia tuotemalleja olemassa olevien laitteiden pohjalta sijoittamatta niitä kuvaan. Myös DB-työkalulla voi helposti luoda tuotemalleja olemassa olevista laitteista.
Tuotemallit-projektipuu on päivitetty näyttämään ja päivittämään tuotemallin laitteiden määrät aktiivisessa dokumentissa ja koko projektissa, jolloin tuotemallien käytön tarkistaminen on vaivatonta.
Tuotemallin ominaisuuksiin voi nyt luoda kätevästi tuotemallin pinnejä kopioimalla olemassa oleva pinnin ja määrittämällä uusien pinnien määrän. Kun uusia pinnejä on paljon, niiden arvojen muokkaamiseen on kätevintä käyttää Exceliä.
Layoutiin on lisätty erikoissymboleita (esim. skaalautuva symboli ja lämmityspatterisymboli) käytettäväksi tuotemalleissa. Näille määritellyt tiedot tallennetaan tuotemallin ominaisuuksiksi.
Uusia rastereita johtoteille
Käyttäjiemme pyytämiä uusia visuaalisia elementtejä on lisätty johtoteiden 2D- ja nousuvalikoimaan. Käyttäjillä on nyt enemmän vaihtoehtoja esittää erityyppisiä johtoteitä ja valita suunnitelmaansa parhaiten sopiva visuaalinen ilme. Johtotien tyyppi ei myöskään enää suodata 2D-rastereita, vaan kaikki rasterit ovat nyt aina käytettävissä.
DIALux evo -integraation parannukset
Olemme huomioineet integraatiokäyttäjiemme tarpeet liittyen DIALux evo -vientiin ja -tuontiin: Kun tilat on viety DIALuxiin ja tarvittava valaistus on siellä suunniteltu ja laskettu, valaisimien tuonti takaisin Electricaliin luo uuden tuotemallin vain tarvittaessa eli silloin, kun tuotekoodi on DIALuxissa muuttunut. Joidenkin tuotavien symbolien kohdistuspisteen tulkintalogiikkaa on paranneltu huomattavasti paremman lopputuloksen saamiseksi.
Kaapelipaketin parannukset
Kaapelipaketteja on parannettu lisäämällä kaapelipaketin ominaisuuksiin mahdollisuus muokata koko paketin pituutta ja näyttämällä kaikki yksittäisten kaapelien pituudet, jos ne poikkeavat paketin sisällä. Lisäksi kaapelipaketeille voidaan nyt valita laskentatapa, joka huomioidaan sähköteknisissä laskelmissa. Paketin pituuden muokkaaminen päivittää kaikki paketin kaapelit automaattisesti, joten manuaalisia päivityksiä ei enää tarvita!
Tuotemallin luominen tekoälyn avulla (BETA)
Tekoäly (AI) on tulossa CADMATIC Electricaliin! Käyttäjät voivat luoda tuotteita tehokkaasti pyytämällä tekoälyä etsimään tiettyä tuotetta tai tuotetyyppiä. Tekoäly listaa sitten asiaankuuluvat vaihtoehdot, ja käyttäjät voivat valita, mitkä niistä lisätään Electricalin tuotemallikirjastoon. Lisäksi luoduille tuotteille täytetään tiedot automaattisesti, mikä vähentää manuaalista työtä. Tässä hyödynnetään chatbot-tekniikkaa, jonka avulla käyttäjät voivat antaa kehotteisiin perustuvia ohjeita, joita tekoäly käyttää tuotteiden ehdottamiseen ja lisätietojen pyytämiseen tarvittaessa.
Tekoälyominaisuus on saatavilla valituille asiakkaille, jotka ovat CADMATIC Electrical Premium -käyttäjiä ja joilla on kokemusta tuotemalleista ja niihin liittyvistä toiminnoista. Jos olet kiinnostunut liittymään testiryhmään, ota yhteyttä asiakastukeemme osoitteessa tuki@cadmatic.com ja kerro meille, mitä projekteja CADMATIC Electricalilla suunnitellaan. Liitä mukaan myös lyhyt kuvaus siitä, miten käytät tuotemalleja ja millaisia määriä dataa ne sisältävät.
Käymme läpi kaikki ilmoittautumiset, ja annamme lisäohjeita valitsemillemme käyttäjille. Jos ilmoittautumisia tulee paljon, saatamme joutua rajoittamaan testiin osallistuvien määrää. Valitsemamme käyttäjät saavat ohjeet ominaisuuden käyttöönottoon ja käyttämiseen. Tämä ominaisuus on BETA-vaiheessa, ja tulemme tekemään siihen palautteen perusteella parannuksia. Pysy kuulolla saadaksesi lisätietoa entistä paremmista tekoälyominaisuuksista!
CADMATIC HVAC
CADMATIC HVAC 2025H2 -versiossa olemme jatkaneet edellisessä versiossa uudistettujen automaatio-toimintojen kehitystä. Lisäksi versio tuo mukanaan tietomalliominaisuudet, jotka vastaavat tulevaa tietomallipohjaista rakennuslupamenettelyä.
IFC 4.3 ja uusi rakentamislupa
Rakentamislupia haetaan 1.1.2026 lähtien tietomallimuotoisilla suunnitelmilla. Ympäristöministeriön tulevan asetuksen mukaan käytettävän tiedostomuodon on oltava Industry Foundation Classes -tiedoston (IFC) 4.3.2.0-versio tai uudempi. CADMATIC HVAC 2025H2 mahdollistaa asetuksen mukaisen tietomallin tuottamisen.

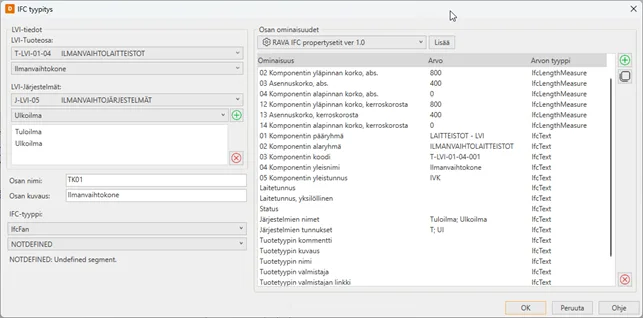

Samalla IFC-tyypitys-toimintoa on uudistettu, ja sen avulla voi lisätä tietomalliin tarvittavat ominaisuustiedot myös sellaisille osille, joita ei ole tehty ohjelman omilla toiminnoilla.
Automaatio – Kokonaisuudet

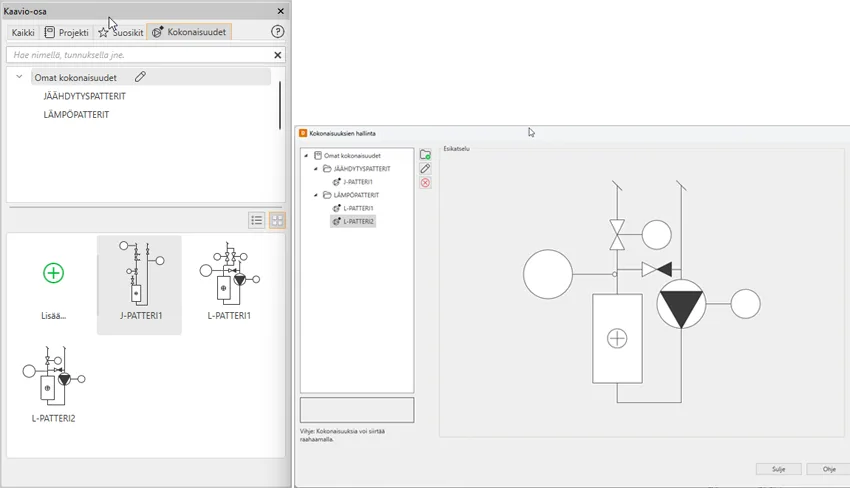

Automaation Kaavio-osat -toiminto on laajentunut kattamaan myös käyttäjän omien kokonaisuuksien tallennuksen ja hallinnan. Kokonaisuuden tallennuksessa määritetään laitekokonaisuudet viestilinjoineen, jolloin esim. patterikytkentöjen lisääminen kaavioihin nopeutuu huomattavasti.
Lisäksi omia kaavio-osia ja kokonaisuuksia voi nyt jakaa usean käyttäjän kesken jaettujen asetusten avulla.
Automaatio – omat raamit

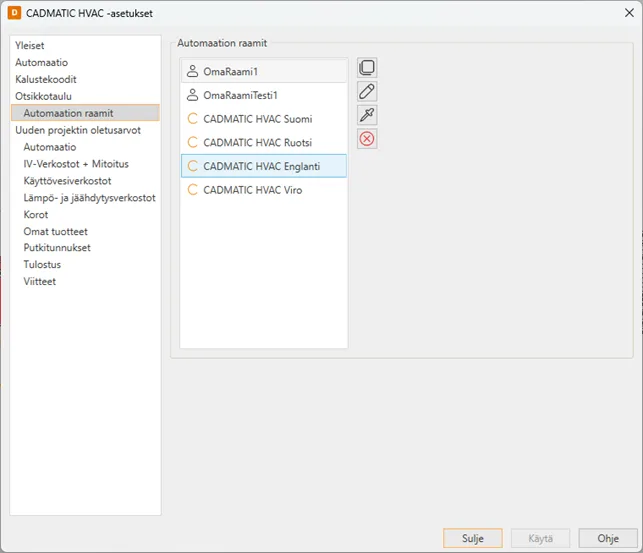

Uudessa versiossa kaavion raamit voi muokata täysin omien tarpeiden mukaisiksi. Raameja voi muokata HVAC-asetuksissa ja Aloitustoiminnossa kaaviolle voi valita käytettävän raamin. Jos jaetut asetukset on käytössä, käyttäjän lisäämät uudet raamit ovat myös yhteisessä käytössä.
Muut parannukset
Uudistus sisältää myös useita pienempiä, käytettävyyttä parantavia muutoksia, kuten:
- Merkintöjen parannukset (Urakkaraja ja Automaattinen viite)
- Uudistuksia kaavion linjojen piirtoon
- Parannuksia putken Pikamitoitus-toimintoon
- Täsmennyksiä Sadevesivirtaamien laskenta -toimintoon.
Tuotteistuksia
- Päivitetty Swegon Ilto iv-koneet
- Damixan, FM Mattssonin ja Moran vesikalustepäivitykset
- Lisätty Danfossin venttiilejä
- Päivitetty FlowFitin putkikoot
- Lisätty Ilmasystemin tuotteita
- Päivitetty Purmon Vertical-patterien vesitilavuudet sekä VR22 puuttunut koko lisätty
