Yara pitää tehdasmallinsa ajan tasalla Cadmaticin avulla
Yara pitää tehdasmallinsa ajan tasalla Cadmaticin avulla
Tehtaat elävät ja muuttuvat joka päivä – ja Yara Suomi halusi, että sen digitaalinen tehdasmalli pysyy mukana vauhdissa.
”Laserskannauksilla saadaan suunnittelu tehokkaasti ja laadukkaasti liikkeelle. eShare sitoo dokumentit, kaaviot ja ERP-linkit samaan näkymään – se auttaa pitämään tehdasmallin tiedot kunnossa.”
Heikki Lehto
Head of Projects
Cadmaticin käyttöönotto
Haaste
- Tarve varmistaa paikkatiedon luotettavuus. Vanha tai muista järjestelmistä tuotu geometria ei aina vastannut todellista tilannetta.
- Ulkopuolinen suunnittelu on haastavaa, ellei sitä tehdä reaaliaikaisesti yhteisessä ympäristössä
- Tietosisällön puutteellisuus: Kaikilla alueilla ei ollut täydellisiä attribuuttitietoja (“viisasta mallia”), mikä rajoitti analytiikkaa ja integraatioita. Attribuuttitietojen rikastamista ja viisastamista tehdään yhä jatkuvasti.
Ratkaisu
- Elomaticin 3D-skannaukset: Useita kertoja vuodessa tehtävät laserkeilaukset tuottavat tarkkaa pistepilviaineistoa, josta luotu pintamalli liitetään suoraan Yaran päätehdasmalliin.
- eShare ja eBrowser
- Linkittää dokumentit, P&ID-kaaviot ja ERP-tiedot suoraan 3D-objekteihin.
- Mahdollistaa kaavioiden tarkastamisen mallia vasten ja ristiriitojen havaitsemisen.
- Avaa ja hyödyntää samaa mallia CADMATIC eBrowserin kanssa, jota käytetään eSharen rinnalla kevyempiin tarpeisiin.
- Cadmaticin tuki ja koulutus: Käyttöönotto sujui joustavasti, jatkuvaa tukea on tarjolla.

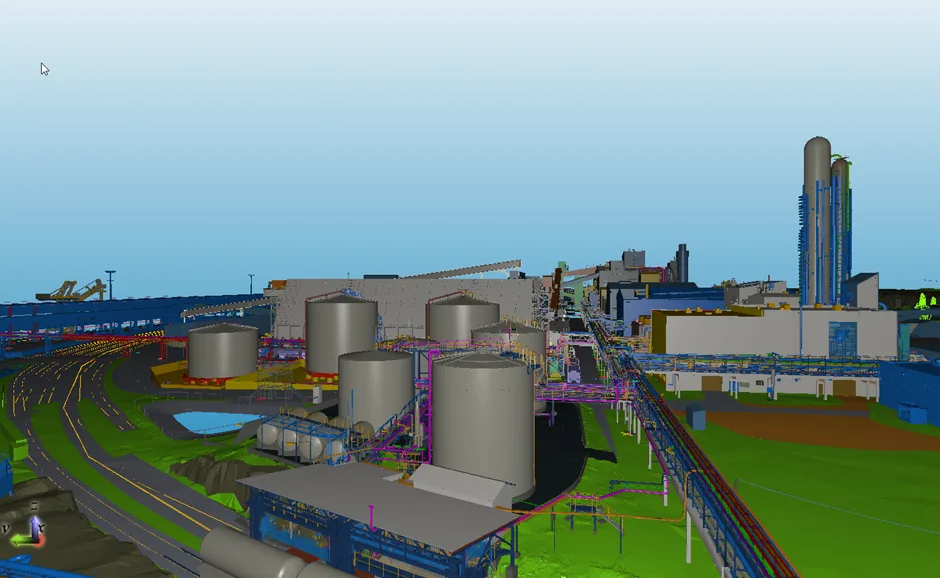

Yara on hyödyntänyt Cadmaticin ohjelmistoja tehdassuunnittelussa jo yli 20 vuoden ajan. Nykyisin yritys ylläpitää yhtä kattavaa 3D-tehdasmallia CADMATIC 3D Plant Design järjestelmässä eli elävää digitaalista versiota tehtaasta, joka yhdistää eri osastot ja toiminnot.
Mallin tarkkuuden ja ajantasaisuuden varmistamiseksi Yara hyödyntää Elomaticin laserskannausta ja CADMATIC eSharen älykästä tiedonhallintaa.
eShare toimii digitaalisena tietoalustana, joka linkittää 3D-mallin dokumentteihin, kaavioihin ja ERP-tietoihin – pitäen suunnittelun, kunnossapidon ja tuotannon tarvitsemat tiedot samassa todellisuudessa.
Yhdessä nämä ratkaisut mahdollistavat, että koko organisaatio käyttää samaa, ajantasaista tietoa yhdestä paikasta, mikä säästää aikaa ja parantaa päätöksenteon laatua.
Skannauksesta eläväksi malliksi
Laserskannausta tehdään muutaman kerran vuodessa Yaran Uudenkaupungin tehtaalla. Parissa päivässä Elomaticin asiantuntijat tallentavat tarkat pistepilviaineistot, jotka kuvastavat tehtaan todellista nykytilaa.
Skannauksista tuotettu pintamalli liitetään suoraan Yaran päätehdasmalliin – luoden jatkuvasti päivittyvän digitaalisen kaksosen, joka elää tehtaan mukana. Kaikki muutokset ja lisäykset tallentuvat yhteen yhteiseen malliin. Malli ei siis ole enää vain arkisto – se on elävä työkalu, jota hyödynnetään päivittäin suunnittelussa, kunnossapidossa ja tuotannossa.
”Kun samat henkilöt tulevat tekemään skannauksia, he tuntevat kohteen ja käytännöt – se nopeuttaa työtä ja varmistaa laadun.”, toteaa Lehto.
Tieto virtaa saumattomasti
Kun Yara otti käyttöön eSharen, tavoitteena ei ollut vain visualisoida tietoa – vaan yhdistää se. eShare muutti 3D-mallin koko tehtaan digitaaliseksi tietoalustaksi, jossa dokumentit, kaaviot ja ERP-linkit ovat samassa näkymässä.
Nyt suunnittelijat voivat tarkistaa kaavioiden ja mallin yhtenevyyden suoraan eSharessa, kunnossapito ja muut käyttäjät löytävät ajantasaiset tiedot nopeasti, ja projektipäälliköt näkevät yhdellä silmäyksellä, mitä on päivitetty.
Kaikki työ perustuu samaan todellisuuteen – ja kaikki näkevät saman tehtaan.
Saavutetut tulokset
Yaran tehtaalla tiedonhallinta on nyt selkeämpää, nopeampaa ja luotettavampaa kuin koskaan. eSharen, Elomaticin skannausten ja muiden mallia ylläpitävien yhteistyökumppaneiden ansiosta Yara hallitsee koko tehdastaan yhdestä mallista – yhdestä totuudesta.
Paikkatiedon tarkkuus on vähentänyt tarvetta toistuviin mittauksiin.
eSharen linkitykset kannustavat pitämään tiedot ja attribuutit kunnossa, mikä näkyy parempana tiedonlaatuna ja tehokkaampana työskentelynä mallia käyttävillä osastoilla.
“Kaavioiden tarkastaminen mallia vasten toimii eSharessa erittäin hyvin – tämä ominaisuus puuttuu eBrowserista.”
Seuraavat askeleet
Yara keskittyy seuraavaksi mallin viisastamisen jatkamiseen – eli attribuuttitietojen täydentämiseen koko tehdasmalliin. Kun kaikki mallin kohteet sisältävät dataa, Tagin tai muun ID:n, jotka järjestelmäintegraatioiden myötä tarjoavat pääsyn laitosdatan ja informaation lähteille, mallin potentiaali kasvaa entisestään.
Yritys jatkaa suunnitteluympäristön kehittämistä Cadmaticin ja muiden mallia ylläpitävien kumppanien kanssa varmistaakseen, että versiopäivitykset ja kehitys jatkuvat saumattomasti.
Tuloksena on tehdas, joka elää ajassa – ja digitaalinen malli, joka pysyy sen mukana.
