Tehokkaampia 3D-työkaluja nopeampaan laivasuunnitteluun

Tehokkaita työkaluja tarkkaan perus- ja toteutussuunnitteluun. Mallinna aluksen putkistot, ilmanvaihtokanavat ja teräsvarustelu 3D-ympäristössä ja tuota tarvittavat isometrit, asennus- ja valmistuspiirustukset sekä materiaaliluettelot vaivattomasti.

Varaa ilmainen demo

Yleiskuvaus

Nopeuta varustelusuunnittelua tinkimättä suunnittelun laadusta

CADMATIC Outfitting tarjoaa tehokkaat 3D-työkalut laivojen putkistojen, kanavistojen, kaapelireittien ja teräsrakenteiden mallinnukseen sekä dokumenttien tuottamiseen. Sääntöpohjainen automaatio ja joustava suunnitteluympäristö auttavat telakoita lyhentämään suunnitteluaikaa, parantamaan tarkkuutta ja koordinoimaan paremmin eri toimialojen välillä. Ne skaalautuvat luotettavasti kaikenkokoisten alusten ja tietosisältöjen hallintaan ilman suorituskyvyn heikkenemistä.

Suunnittelutyökalu mahdollistaa samanaikaisen monialasuunnittelun ja reaaliaikaisen synkronoinnin eri suunnitteluosastojen välillä
Luotettava suorituskyky ja joustavat työkalut kaikille alustyypeille ja -kokoluokille
Yhtenäinen tietomalli varmistaa tiedon eheyden ja saumattoman yhteensopivuuden CADMATIC Hullin, P&ID:n, Electricalin, eSharen ja Waven välillä
Kehittynyt 3D-mallinnus putkistoja, kanavia, kaapelireittejä ja teräsrakenteita varten, ja sisäänrakennetut sääntöpohjaiset tarkistukset

Saatavilla: Windows 10, 11

Järjestelmävaatimukset

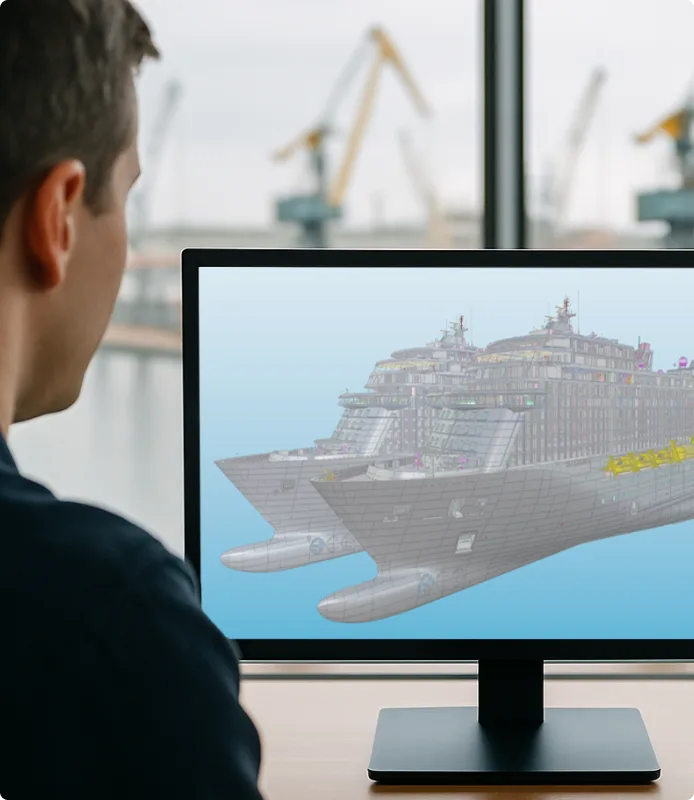

Mies tarkastelee sisaralusten 3D-malleja tietokoneen näytöllä. Sisaralusten hallinta on Cadmaticin 3D-varustussuunnitteluohjelmiston keskeinen ominaisuus.

Hyödyt

Miksi CADMATIC Outfitting?

Nopeuta varustelumallinnusta ja dokumentointia

Hyödynnä automatisoituja työkaluja vähentääksesi manuaalista suunnittelutyötä ja virheiden määrää.
Tietojen yhdenmukaisuus P&ID:ssä ja 3D:ssä

Varmista tiedon yhdenmukaisuus PI-kaavioista aina 3D-malliin asti.
Saumaton yhteistyö eri suunnitteluosastojen välillä

Yhtenäinen ratkaisu varmistaa tiedon vastaavuuden rungon suunnittelun ja sähkö- ja automaatiomallinnuksen välillä.

Ominaisuudet

Vähemmän manuaalista työtä, enemmän suunnittelutehoa

Tee yhteistyötä reaaliajassa jaetussa mallissa

Jaa tehtävät tehokkaasti yhteisessä 3D ympäristössä. Kaikki tiedot pysyvät synkronoituina koko projektin ajan.
- Monikäyttäjäympäristö: Useat suunnittelijat voivat työskennellä samassa mallissa yhtäaikaisesti eri järjestelmissä ja alueissa replikoitujen tietokantojen avulla.
- Tietokannan synkronointi: Kaikki suunnittelumuutokset näkyvät muille, mikä parantaa työn koordinointia.
- Skaalautuva yhteistyö: Soveltuu erinomaisesti tiimeille, jotka työskentelevät eri järjestelmissä, suunnittelualoilla tai jopa eri toimipaikoissa.
- Luotettava suorituskyky: Vakaa suorituskyky myös suurimmissa ja vaativimmissa projekteissa. 3D-suunnitteluohjelmisto, joka on suunniteltu käsittelemään massiivisia tietomääriä ja täyttämään kovimmatkin suunnitteluvaatimukset.
Tukee koko projektin elinkaarta

Joustavat työkalut kaikkien varustelujärjestelmien suunnitteluun varhaisista sijoittelukuvista täydellisiin tuotantovalmiisiin yksityiskohtiin asti.
- Monialainen mallintaminen: Suunnittele putkistot, kanavat, kaapelireitit, teräsrakenteet ja laiteasettelut yhdessä 3D-ympäristössä.
- Parametriset komponenttikirjastot: Käytä mukautettavia osia ja sääntöjä nopean ja tarkan suunnittelun varmistamiseksi.
- Valmiina tuotantoon: Automaattisesti luodut putkiesivalmisteet, kanavaesivalmisteet ja kannakepiirustukset. Luo kaiken tyyppisiä listauksia ja materiaalipoimintoja.
- Integroi kolmannen osapuolen järjestelmien kanssa: Cadmaticin Web API mahdollistaa nykyaikaiset integroinnit minkä tahansa materiaalinhallintajärjestelmän kanssa.
Saumaton siirtyminen kaavioista 3D-suunnitteluun

Aloita älykkäistä P&ID-kaavioista ja jatka suoraan 3D-suunnitteluun täydellisellä tietojen jatkuvuudella ja tarkkuudella.
- Kaaviolähtöinen mallinnus: CADMATIC P&ID:ssä laaditut prosessikaaviot ohjaavat 3D-mallinnusta tehokkaasti ja tarkasti.
- Yhtenäinen tiedonhallinta: Suunnittelutiedot pysyvät synkronoituina P&ID:n ja 3D:n välillä, mikä parantaa tarkkuutta ja nopeuttaa tarkastuksia.
Hallitse sisarprojekteja johdonmukaisella suunnittelulla

Hallitse helposti samankaltaisia projekteja ja vie suunnittelumuutokset läpi kaikkiin sisaraluksiin yhdellä kertaa.
- Keskitetty protolaivaprojekti: Hyödynnä yhtä protolaivaprojektia kaikkien sisaralusten perustana ja varmista yhtenäinen rakenne ja asettelut.
- Automaattinen synkronointi: Vie protolaivaprojektissa tehdyt muutokset kaikkiin sisaraluksiin yhteneväisesti hyväksyntä- ja tarkastusprosessien kautta, jolloin hyväksytyt muutokset voidaan synkronoida automaattisesti sisaraluksiin.
- Vähemmän manuaalista työtä: Säästä suunnitteluaikaa ja vähennä muutostöitä hallitsemalla sarja-alusten muutokset tehokkaasti.

Haluatko tietää enemmän? Tutustu tuettuihin tiedostomuotoihin.

Lue lisää

”Aiemmin käyttämäämme ohjelmistoon verrattuna 3D-mallinnus on paljon helpompaa Cadmaticilla. Kun muutat jotakin mallissa, myös kaikki muut siihen liittyvät osat muuttuvat. Tämä säästää aikaa, ja mallinnuksessa on vähemmän virheitä.”

Alina Conda

Rungontuotannon tuen päällikkö

Peltinäkymä West Sea -telakalta, jossa rakennetaan retkikunnan risteilyaluksia.

”Cadmaticin avulla voimme työskennellä eri toimistoissa toimivien eri alihankkijoiden kanssa, minkä ansiosta laivamalli pysyy koordinoituna ja päivitettynä kaikkia varten.”

André Queiróz

Tekninen johtaja

Insinööri Shanghai Respectistä kättelee Cadmaticin edustajaa.

”Cadmaticilla on omat erityispiirteensä, ja se eroaa kilpailijoistaan olemalla helppokäyttöisempi ja paljon tehokkaampi. Se myös säästää työtunteja ja parantaa suunnittelun laatua.”

More Chen

Pääinsinööri, Shanghai Respect

”Aiemmin käyttämäämme ohjelmistoon verrattuna 3D-mallinnus on paljon helpompaa Cadmaticilla. Kun muutat jotakin mallissa, myös kaikki muut siihen liittyvät osat muuttuvat. Tämä säästää aikaa, ja mallinnuksessa on vähemmän virheitä.”

Alina Conda

Rungontuotannon tuen päällikkö

”Cadmaticin avulla voimme työskennellä eri toimistoissa toimivien eri alihankkijoiden kanssa, minkä ansiosta laivamalli pysyy koordinoituna ja päivitettynä kaikkia varten.”

André Queiróz

Tekninen johtaja

”Cadmaticilla on omat erityispiirteensä, ja se eroaa kilpailijoistaan olemalla helppokäyttöisempi ja paljon tehokkaampi. Se myös säästää työtunteja ja parantaa suunnittelun laatua.”

More Chen

Pääinsinööri, Shanghai Respect

Lisäosat

Monipuolisempi käyttökokemus lisäosien avulla

Tuotannon suunnittelu ja valvonta

Suunnittele, seuraa ja hallitse tuotannon työnkulkuja 3D-malliin perustuen.
Lue lisää

Tuotannon suunnittelu ja valvonta

Luo tuotokset tuotantoa varten suoraan 3D-mallista ja integroi tuotokset suunnittelujärjestelmiin. Käytä automaattisia aikataulutustyökaluja, seuraa edistymistä ja valmistuksen tilaa varmistaaksesi, että projektit pysyvät aikataulussa ja hallinnassa. Ihanteellinen ratkaisu putkikelojen valmistukseen, varustelulogistiikkaan ja tuotantotilojen koordinointiin.
Hitsauksen hallinta ja jäljitettävyys

Tarkkaile hitsejä ja yhdistä ne projektitietoihin ja muuhun dokumentaatioon.
Lue lisää

Hitsauksen hallinta ja jäljitettävyys

Seuraa jokaista hitsausta yksilöllisellä tunnisteella, kirjaa sen tila, osoita se hitsaajille ja yhdistä se NDT-dokumentaatioon. Täydellinen integrointi 3D-malliin mahdollistaa hitsauksen edistymisen ja laadunvalvonnan visuaalisen seurannan, mikä parantaa vaatimustenmukaisuutta ja tuotannon valvontaa.
Yhteentoimivuus ja eXchanger-lisäosat

Tuo ja vie suunnittelutietoja eri ohjelmistoalustojen välillä.
Lue lisää

Yhteentoimivuus ja eXchanger-lisäosat

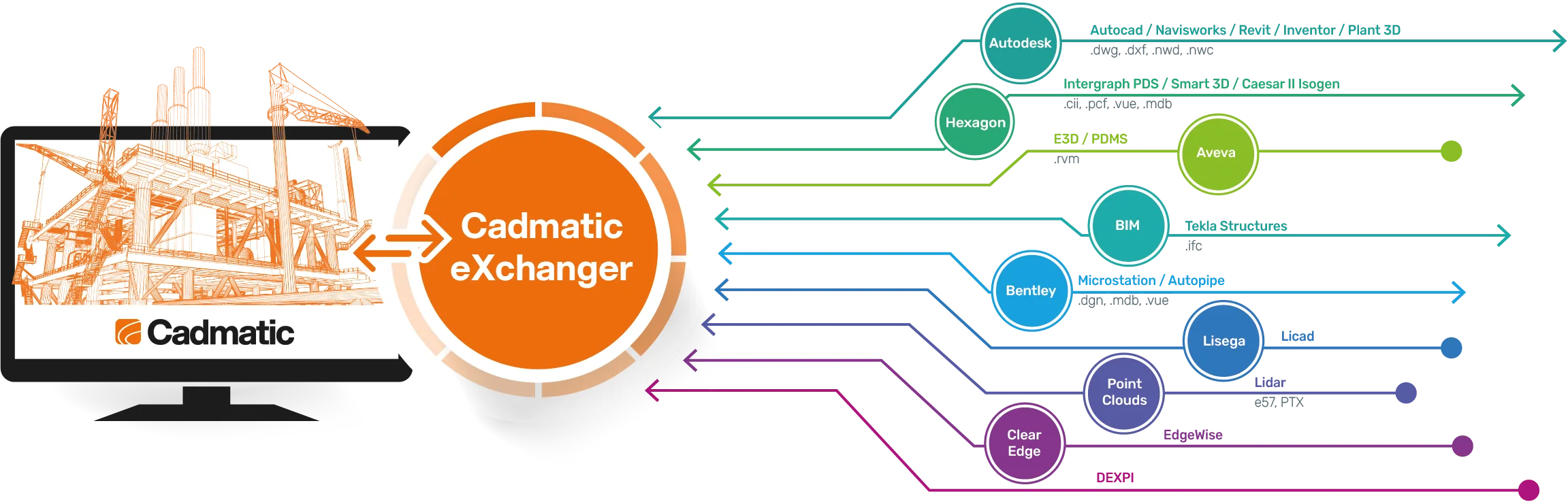

Integroi muiden 3D-suunnittelu- ja valmistusjärjestelmien kanssa. Tukee useita järjestelmiä, kuten AVEVA, AutoCAD, STEP, IGES, IFC, DXF, DWG, mikä takaa joustavat tietotyönkulut ja sujuvan yhteistyön kumppaneiden kanssa.
