Julkaisutiedote 2025H1

CADMATIC Draw

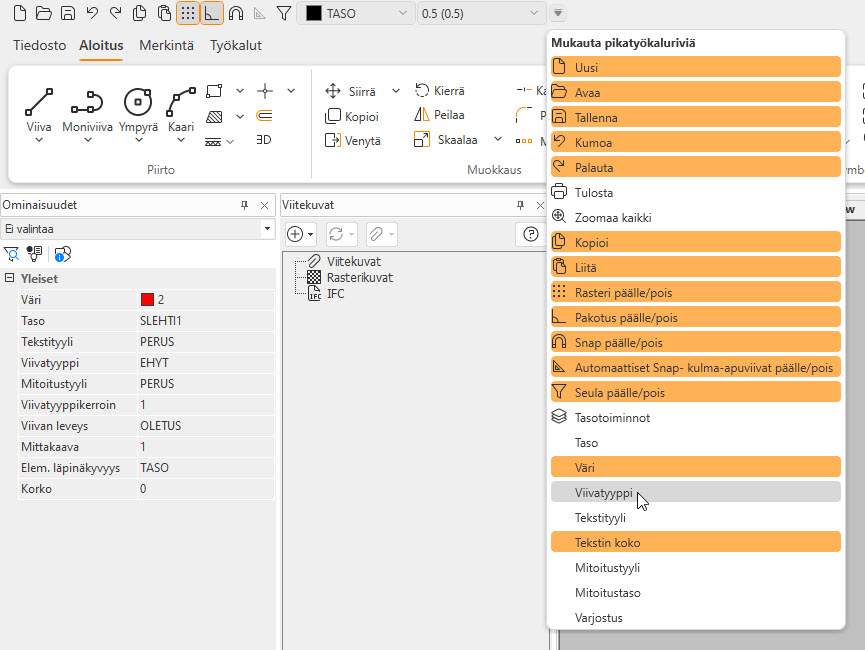

CADMATIC Draw 2025H1 -julkaisussa käytettävyyttä on parannettu lisäämällä pikatyökaluriviin uusia toiminnallisuuksia helpottamaan esimerkiksi värin ja piirtotason vaihtoa. Käyttäjä voi itse valita, mitä toimintoja pikatyökalurivillä näytetään.

IFC-toimintoja on kehitetty merkittävästi lisäämällä tuki IFC-versioille 4.0.2.1 ja 4.3.2.0, minkä lisäksi suorituskykyä on parannettu. Suorituskykyparannusten ansiosta IFC-mallit voivat viedä jopa 50 % vähemmän muistia aikaisempaan verrattuna.

Merkintätoimintoihin on lisätty mahdollisuus käyttää symbolia viiteobjektin merkintäelementtinä tekstin sijaan. Tämä mahdollistaa entistä monipuolisempien merkintöjen luomisen.

Tulostaminen PDF-dokumentiksi on nyt mahdollista ilman Windowsiin asennettua tulostinajuria.

CADMATIC Building

CADMATIC Building 2025H1 tuo merkittäviä parannuksia teräsrakenteiden suunnitteluun aivan uuden liitostoiminnallisuuden myötä. Lisäksi tietomallien kirjoitusta on paranneltu uusilla tiedostomuodoille. Lisäksi mukana on runsaasti pienempiä parannuksia, laajennuksia ja korjauksia.

Uusi liitostoiminto teräsrakenteisiin

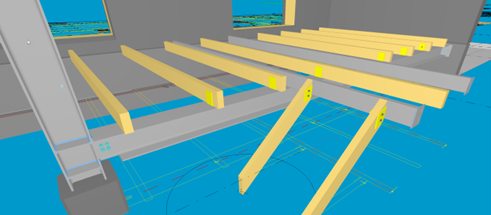

Building 2025H1 -versioon on lisätty kokonaan uusi toiminnallisuus teräsrakenteiden liitosten määrittelemiseen ja muokkaukseen. Toiminto mahdollistaa erilaisten liitosten lisäämisen yhden tai useamman profiilin välille hitsaus- tai liitinliitosten avulla. Liitokset määritellään omassa käyttöliittymässään ja käyttäjä voi tallentaa liitosten oletusasetuksia omaan kirjastoon. Samalla Levynpiirto-toiminto on uusittu kokonaan. Nyt levyjen määritys onnistuu muistakin suunnista katsotuille levyille sekä ne tukevat liittimien lisäksi reikiä.

Liitos- ja levytoimintoja tuetaan reaaliaikaisessa 3D-suunnittelussa ja uudet liitokset kirjautuvat automaattisesti tietomalleihin.

Tietomallien uudet ominaisuudet

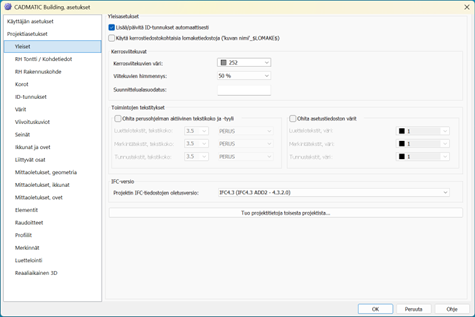

Rakennusvalvonnan tulevat vaatimukset huomioiden ohjelmistoon on lisätty uusia tiedostomuotoja IFC-tietomallien kirjoittamista varten. Projektissa käytettävä tietomallimuoto on siirretty osaksi projektitietoja, mikä ei estä käyttäjää viemästä tietomallia eri muodoissa, mutta asettaa projektin oletustietomallimuodon. Projektitietoihin on lisätty myös sähköisessä rakennuslupahakemuksessa tarvittavia tietoja (nk. RH-tiedot), jotka viedään tietomalliin automaattisesti.

Uusia tietomallimuotoja varten ohjelmistoon on lisätty myös uusi tyypitystoiminto, jolla voidaan antaa tietomalliin vietäviä tietoja omamallintamille 3D-malleille. Lisäksi olemassa olevien elementtien malleihin kirjoitettavaa tyyppiä on muutettu joidenkin elementtien osalta vastaamaan uusien tiedostomallien vaatimukset.

Tietomalleja varten on myös lisätty uusia rajaustoimintoja rakennuksen huoneistojen sekä laajuustietojen rajausten määritystä varten. Lisäksi tietomalliin kirjoittaminen tulee nyt myös rakennusten ja tontin kulmia. Tällä asetuksella voin antaa tietomallin sisältämille rakennuksille kulman, jossa ne ovat mallissa, riippumatta missä kulmassa ne suunnitellaan CADMATIC Building -ohjelmistolla.

Parannuksia aikaisempiin toimintoihin

Kerrosrajauksia on yhdenmukaistettu kerrostiedosto-toiminnallisuuden kanssa, mikä mahdollistaa nyt useampien rakennusten kerrosrajaukset sekä rakennusten kerroksiin useampien suunnittelualueiden käytön. Kerrosrajausten käyttöliittymä on uudistettu tämän takia kokonaan.

Betonielementtien suunnitteluun on tehty myös uudistuksia, kuten elementoinnin yhdenmukaistaminen eri elementtityyppien kohdalla (betoniseinät/betonilaatat/pilarit ja palkit).

Elementoinnilla tarkoitetaan elementin tekemisessä tarvittavien tietojen lisäämistä rakenneosille jo ennen varsinaista elementtisuunnittelua. Elementointiin on lisätty elementin vaatimia tietoja ja näille on rakennettu tuki jonomuodostukseen.

Betoniseinäelementin määräluettelointiin on lisätty elementtikohtainen määräluettelo, jossa luetteloidaan elementin raudoitemäärät, eristeet sekä tarvikkeet. Elementtiprojektien aloitusta varten toimintoihin on myös lisätty tyyppielementin tuonti -toiminto, jolla tyyppielementtejä voidaan tuoda vanhasta projektista.

Lisäksi ohjelmistoon on tehty paljon laajennuksia ja parannuksia.

CADMATIC Electrical

CADMATIC Electrical 2025H1 -version uudet ominaisuudet ja parannukset lisäävät tehokkuutta ja parantavat käyttökokemusta merkittävästi. Uusi paikallinen SQLite-tietokantamuotomme mahdollistaa nopeamman ja sujuvamman työnkulun, eivätkä odottamattomat päivitykset koskaan keskeytä työskentelyä. Älykkäämpi sähköverkon tarkastelu ja automaatio puolestaan helpottavat järjestelmiesi seurantaa ja hallintaa, ja automaattisten single-line-kaavioiden käyttöönotto mullistaa projektisi visualisoinnin.

Tutustu näihin ominaisuuksiin itse, ja uudista työskentelytapasi!

SQLite Access-tietokantojen tilalle 

Uusi paikallinen SQLite-tietokantamuoto parantaa suorituskykyä merkittävästi verrattuna  Microsoft Accessiin. Lisäksi käyttäjien ei enää tarvitse olla huolissaan odottamattomista päivityksistä. 

Muutama asia on hyvä ottaa huomioon: 

• Kun 2025H1-versiossa luo uuden projektin, tietokantaformaatiksi tulee SQLite. 
• Jos käyttäjä haluaa jatkaa vanhoja projekteja  (2024T3 tai vanhempi) otettuaan 2025H1:n käyttöön, tietokannat voi muuntaa SQLiteksi. Työskentelyä voi kuitenkin myös jatkaa Access-tietokannoissa. 
• Jos käyttäjä ottaa uuden tietokantaformaatin käyttöön, takaisin Accessiin ei ole mahdollista palata. 
• Ennen tietokantojen muuntamista on hyvä varmistaa, että varmuuskopiot on tehty.

Ryhmän/lähdön numero ja syöttävä keskus kytketyille laitteille, kaapeleille ja keskuksille

Sähköverkostoa on kehitetty laajalti. Verkosto on nyt entistä älykkäämpi, ja käyttäjät näkevät helposti miltä tahansa laitteelta siihen kytketyt keskukset ja ryhmät.

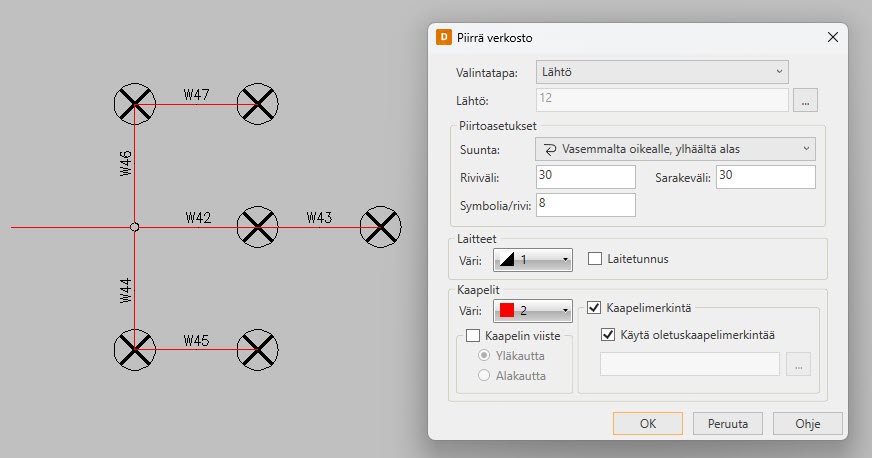

Verkoston voi määritellä kuviin varsinaisina kaapelikytkentöinä tai DB-työkalun kautta. Kun verkosto on valmis, kuvan, laitteen tai lähdön pohjalta voi muokata verkoston ulkoasun haluamakseen lukuisten eri asetusten avulla.

Tuotemalliuudistus ja symbolin valinta

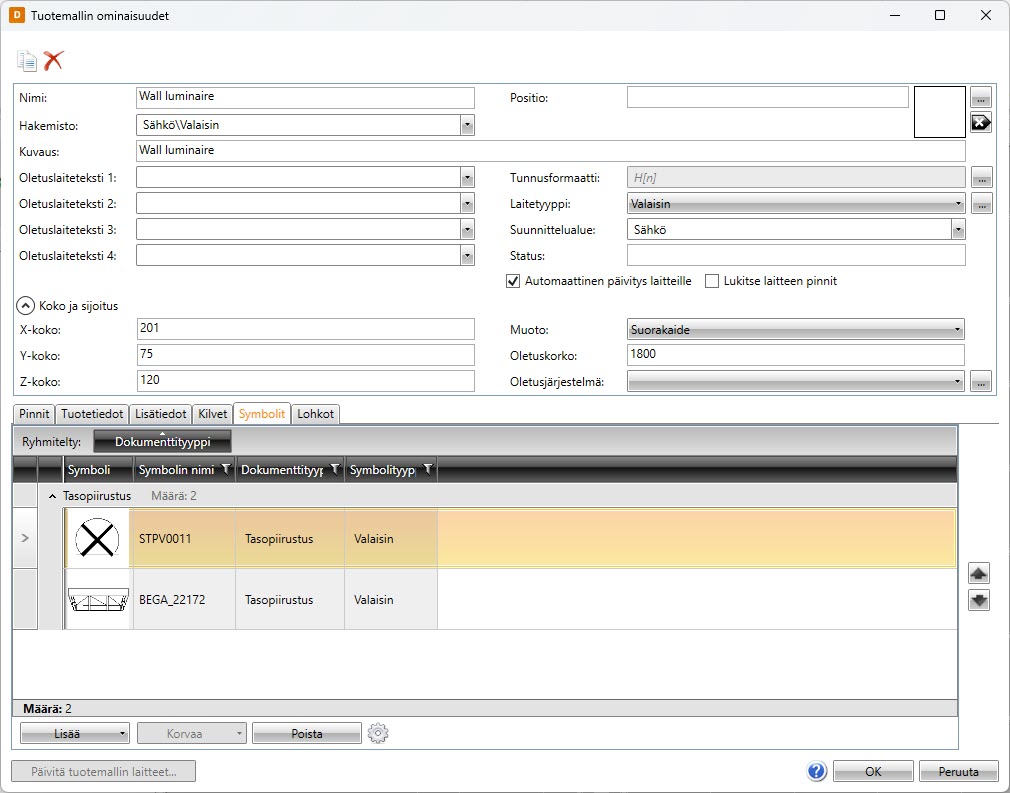

Tuotemallin ominaisuuksien valintaikkunaa on muokattu näyttämään samanlaiselta laitteen ominaisuuksien ja jakelukeskuksen ominaisuuksien kanssa. Tämä uudistus tekee kaikista dialogeista yhtenäisempiä ja helpottaa niiden oppimista ja käyttöä.

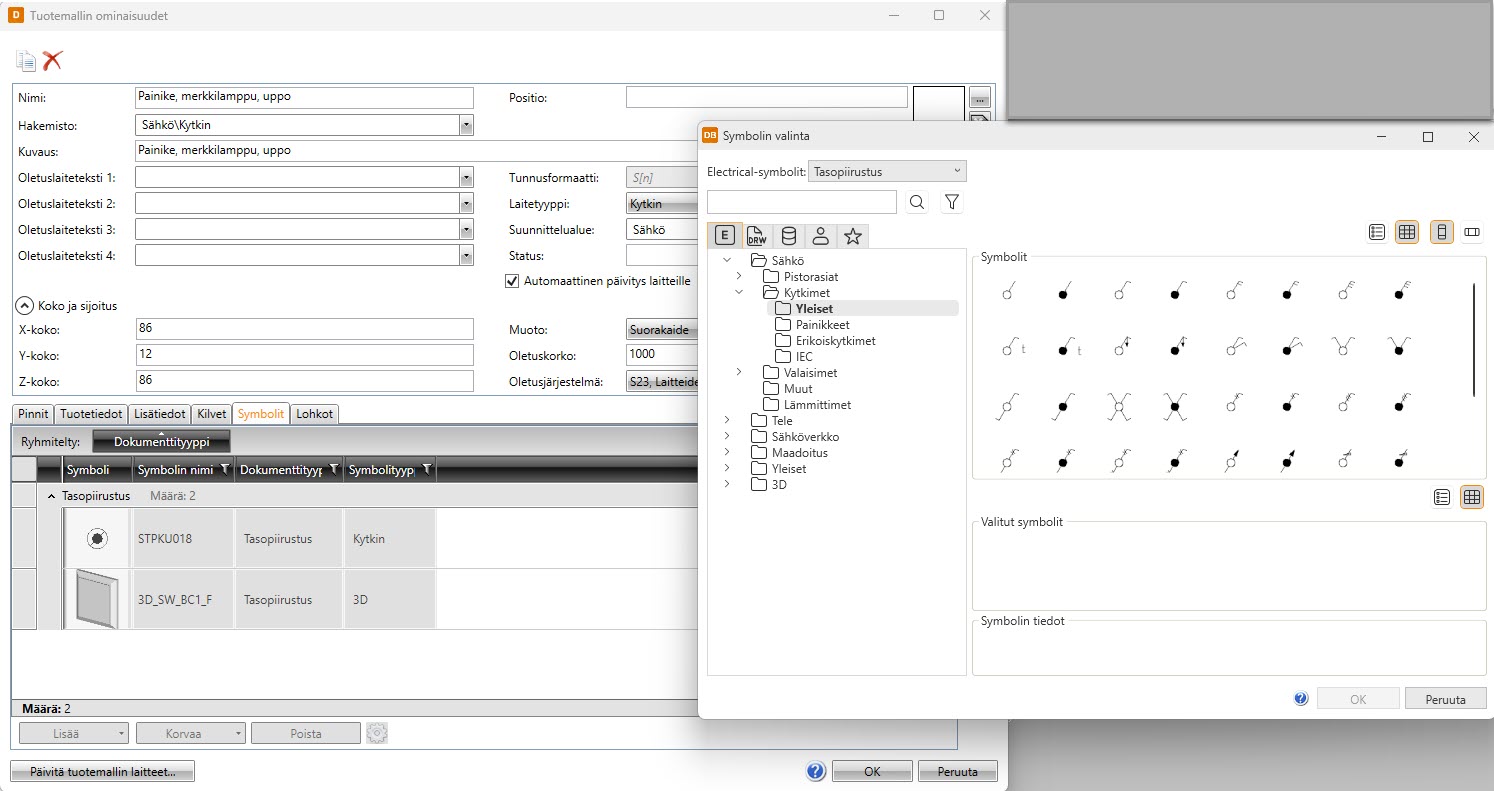

Lisäksi symbolin valinta on uudistettu – kuvakevalikkojen sijaan symbolit valitaan kaikissa toiminnoissa erillisessä dialogissa. Sama dialogi on käytössä myös DB-työkalun puolella, mikä mahdollistaa symbolien valinnan nyt myös siellä. Lisäksi käyttäjien omat symbolit ovat käytettävissä sekä uudessa symbolienvalintadialogissa että jo aikaisemmista julkaisuista tutussa Symbolit-ikkunassa.

Kaiken kaikkiaan haluttujen symbolien löytäminen esimerkiksi laitteiden ja tuotemallien ominaisuuksissa on nyt entistä helpompaa.

Uudet kielet

Projektin asetuksiin on lisätty uusia suunnittelukieliä. Projektin kielen voi valita laajasta kieliluettelosta ja muuttaa näin esimerkiksi johdotusväriä, lyhenteitä, oletuspohjaa ja symbolien kuvausta.

IFC property setit

Property setit ja propertyt ovat nyt tietokannassa. Propertyt voidaan määritellä tietokantaan ja sitten lisätä property seteille. Tämän jälkeen voidaan luoda valintamääritykset lFC-vientiä varten. Valintamäärityksiin voidaan sisällyttää kaikki tarvittavat property-määritykset. Tämä on merkittävä muutos property settien hallinnassa, sillä nyt muutokset ovat helposti kaikkien projektin jäsenten käytettävissä.

Lisäksi IFC-propertyihin on tehty muutos, joka mahdollistaa niiden määrittelyn laitetyypin pohjalta aikaisemman IFC-tyypin sijaan.

Tyyppimääritykset

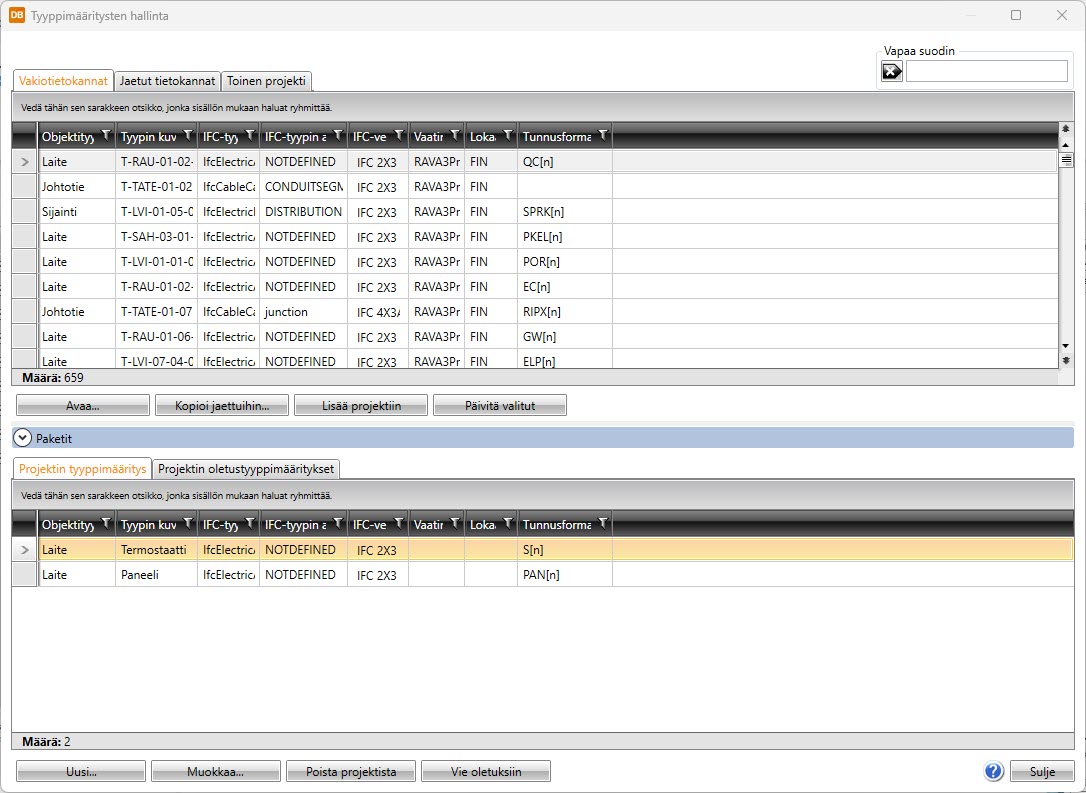

Eri laitteet ja sijainnit edellyttävät erilaisia tyyppimäärityksiä lokaatiosta ja projektista riippuen. Vaikka suunnittelussa olisi käytössä sama lokaatio, projekteja on erilaisia. Tästä syystä käyttäjät voivat nyt luoda omia tyyppimäärityksiään laitteille, sijainneille, kaapeleille ja johtoteille – sisältäen halutun IFC-tyypin asetukset.

Oletustunnusformaatin määritys

Onko sinulla oma käsityksesi siitä, miten tunnukset tulisi muotoilla laitteita luotaessa? Nyt voit määrittää oletustunnusformaatin itse. Kuten edellä mainittiin, käyttäjät voivat nyt luoda omia laitetyyppejään – tämä toiminto mahdollistaa projektikohtaiset säännöt näiden laitetyyppien tunnusten muotoilemiseen.

DIALux-tuonnin parannukset

Edellisessä julkaisussa esittelimme DIALux-tuonnin, jonka avulla käyttäjät pystyivät tuomaan valaisimia kaikkine tuotetietoineen oikeisiin paikkoihin. Tuontia on nyt parannettu entisestään antamalla käyttäjille mahdollisuus tuoda 3D-ominaisuuksilla varustettuja valaisimia. Näitä 3D-symboleja voidaan käyttää tulevissa projekteissa, sillä ne tallennetaan projektihakemistoon.

Integraatiot: Johtoteiden vienti Electricalista Cable routeriin

Käyttäjät voivat tehdä perussuunnittelun Electricalissa, mukaan lukien hyllyt 3D-muodossa. Kun on aika tehdä yksityiskohtaisempi suunnitelma, hyllyt voidaan viedä CADMATIC Plant/Outfitting -sovellukseen MDL-siirtotiedoston avulla. Siirtotiedosto sisältää kaikki tarvittavat tiedot hyllyjen tuontiin ja niiden käyttämiseen kaapeleiden reitittämiseen ikään kuin hyllyt olisi alun alkaen suunniteltu CADMATIC Plant/Outfitting -sovelluksessa.

CADMATIC HVAC

Uusi CADMATIC HVAC 2025H1 tuo mukanaan merkittäviä parannuksia suunnittelutyöhön. Suurin uudistus on täysin uusittu automaatio-toimintokokonaisuus, joka mullistaa täysin kaavioiden luonnin. Samalla ohjelmiston käyttöä on yksinkertaistettu ja luovuttu eri alisovellusten käytöstä. Esimerkiksi, jos on käytössä CADMATIC HVAC Premium-paketti tai kaikki Basic-tason toiminnot, kaikki käytettävissä olevat toiminnot ovat aina heti valmiina käytettäväksi – ilman erillistä vaihtelua sovellusten välillä.

Uudistetut Automaatio-toiminnot

Automaatiouudistuksen myötä käyttöön tulee täysin uusi tekniikka, jolla saa tehtyä vastaavia kaavioita kuin aiemminkin, mutta helpommin ja nykyaikaisemmin. Tästä johtuen vanhat kaaviot eivät ole enää yhteensopivia uusien toimintojen kanssa, mutta vanhat toiminnot säilyvät ohjelmassa rinnalla, kuten aiemmin toteutetun Layout-uudistuksenkin yhteydessä.

Yksi uudistuksen keskeisempiä osia on mallikaaviotekniikka. Eli oma, tai yhteisessä käytössä oleva, mallikaaviokirjasto on helppo luoda tehtyjen kaavioiden pohjalta.

Uusien Automaatio-toimintojen tekniikka ei enää perustu tasoihin, vaan kaikki lehdet ovat aina näkyvissä. Tämä helpottaa kaavion käsittelyä, yhteensopivuutta muiden ohjelmistojen kanssa sekä yksinkertaistaa mm. osien kopiointia lehdeltä toiselle. Lehtien järjestely riviin tai allekkain on helppoa. Ja uusien lehtien lisääminen sekä ylimääräisten poistaminen onnistuu myös helposti ribbonin Automaatio-välilehden toiminnoilla tai osien tartuntamuokkaustyökaluilla.

Symbolit

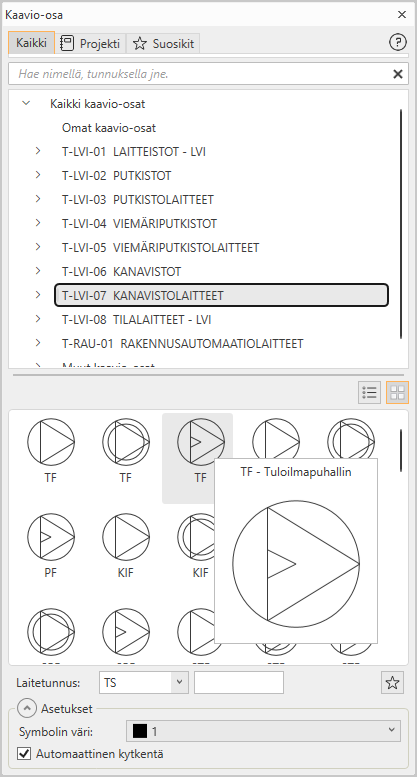

Kaavioiden symbolit perustuvat nyt RT-103684 -kortin piirrosmerkkeihin. Lisäksi omia symboleja voi helposti lisätä osaksi omaa symbolikirjastoa.

Luettelot

Uudistetut Automaatio-toiminnot mahdollistavat myös omien luettelopohjien luomisen ja muokkaamisen. Lisäksi luettelopohjia ja mallikaavioita voi jakaa yhteisten asetuksien kautta usealle käyttäjälle.

Tiedot ja kytkennät

Tietojen syöttö kaavio-osille onnistuu yhdelle tai usealle osalle samalla kertaa. Useimmat tiedoista tallentuvat tunnuksen kirjainosan perusteella, jolloin kaavioiden teko nopeutuu mitä enemmän kaavioita on tehnyt.

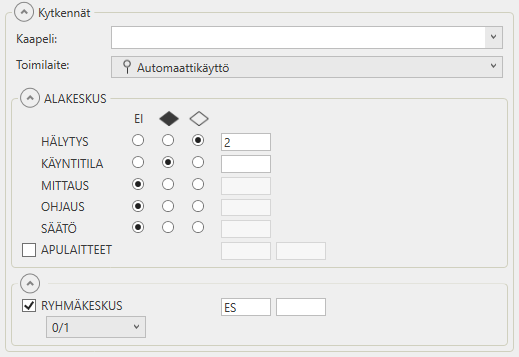

Tiedot ja osien kytkennät määritetään kätevästi muokkausikkunassa.

Valitun osan tartuntamuokkaus-työkalurivistä löytyy paljon hyödyllisiä toimintoja. Lisäksi layout-puolelta tutut raahaustoiminnot toimivat nyt myös kaavioiden muokkauksessa.

Päivitykset tuotteistuksiin

Tuotteistuksiin on päivitetty Airfin päätelaitteita ja iv-koneita sekä FläktWoodsin tuotteita. Lisäksi ohjelmistoon on lisätty Climeconin tuotteita, Flexitin IV-koneita, Valloxin uusia IV-koneita sekä uusi RauHeat-putkilaatu.
